Беларус 921.2 [239/318] 0000010б рэ

921-0000010Б РЭ

239

- под выступающим краем крыши кабины отверните два винта 2 (рисунок

6.4.17) с пластмассовыми головками;

- снимите панель 1 и извлеките фильтр 3;

- слегка встряхните фильтр 3, чтобы удалить из фильтра свободные частицы

пыли; будьте осторожны, чтобы не повредить фильтр;

- очистите фильтр с помощью сжатого воздуха под давлением не более 0,2

МПа. Насадку шланга удерживайте на расстоянии не ближе 300 мм от фильтра, что-

бы не повредить бумажный фильтрующий элемент. Направляйте поток воздуха че-

рез фильтр в направлении противоположном нормальному движению воздушного

потока, показанному стрелками, нанесенными на фильтре;

- установите фильтр 3 в крышу;

- прикрутите панель 1 винтами 2 к крыше кабины;

- очистите фильтр с другой стороны трактора, повторив перечисленные опе-

рации.

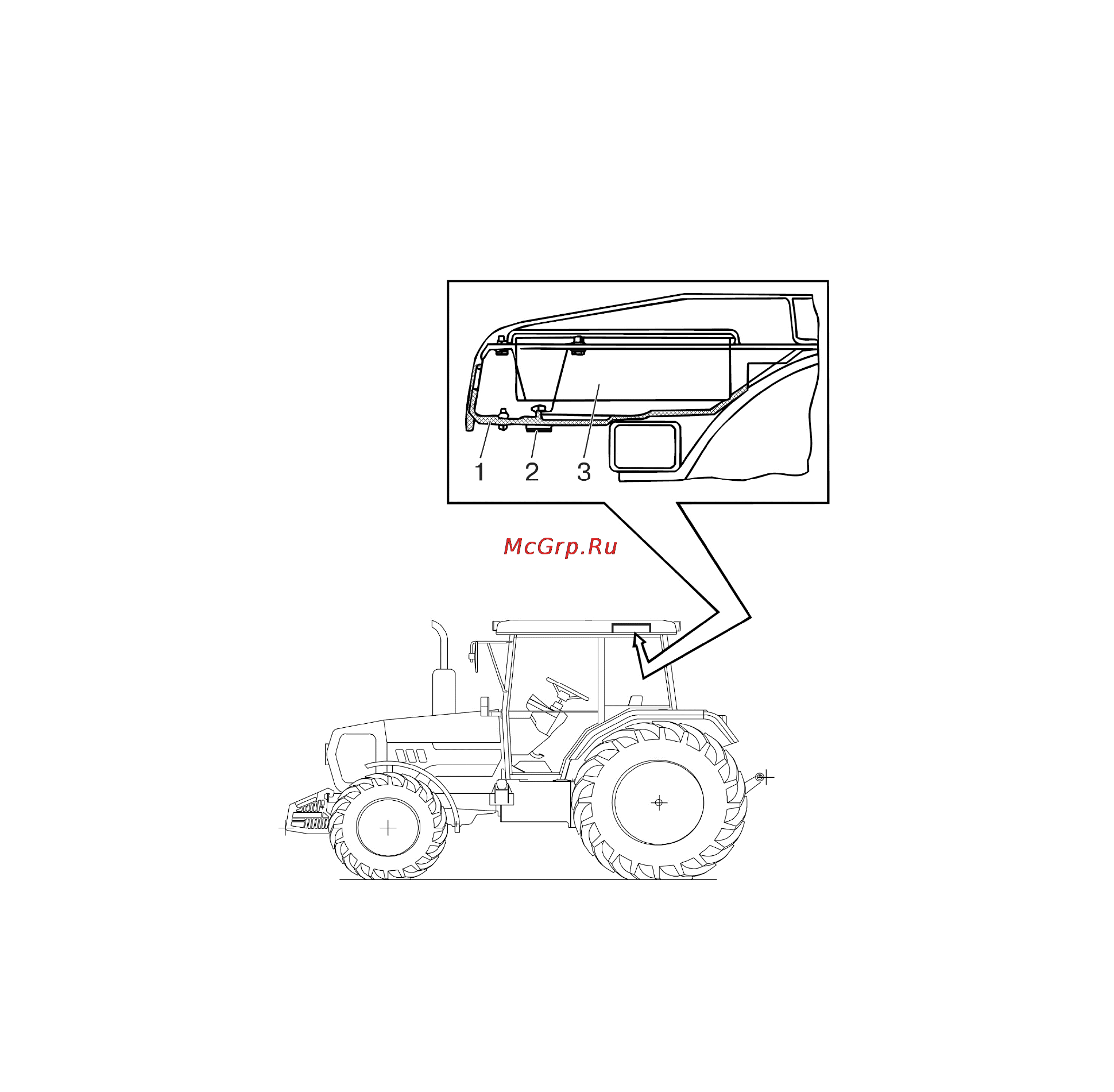

1 – панель; 2 – винт; 3 – фильтр.

Рисунок 6.4.17 – Очистка фильтра системы вентиляции и отопления кабины

ВНИМАНИЕ: ВО ВЛАЖНЫХ УСЛОВИЯХ, НАПРИМЕР В РАННИЕ УТРЕННИЕ

ЧАСЫ, ПЕРЕД ОБСЛУЖИВАНИЕМ ФИЛЬТРА НЕ ВКЛЮЧАЙТЕ ВЕНТИЛЯТОР, ПО-

СКОЛЬКУ ПОПАВШИЕ В ФИЛЬТР ЧАСТИЦЫ ВЛАГИ ТРУДНО УДАЛИТЬ!

ВНИМАНИЕ: ПРИ РАБОТЕ ТРАКТОРА В УСЛОВИЯХ БОЛЬШОЙ ЗАПЫЛЕН-

НОСТИ ОЧИСТКУ ФИЛЬТРА ПРОИЗВОДИТЕ ЧЕРЕЗ КАЖДЫЕ 8 – 10 Ч РАБОТЫ,

Т.Е. ЕЖЕСМЕННО!

6.4.2.9 Операция 26. Проверка / регулировка натяжения ремня привода ком-

прессора кондиционера

Примечание – Операция выполняется при установке на тракторе кондиционе-

ра взамен вентилятора-отопителя.

1 Проверка натяжения ремня привода компрессора кондиционера:

Натяжение ремня 1 (рисунок 6.4.18) привода компрессора кондиционера счи-

тается нормальным, если прогиб его ветви «шкив коленчатого вала двигателя –

шкив компрессора» измеренный посередине, находится в пределах 4…6 мм при

приложении силы (39 + 2,0) Н перпендикулярно середине ветви.

Если это условие не соблюдается, необходимо произвести регулировку натя-

жения ремня привода компрессора кондиционера.
