Признак чистой дренажной трубки – капание воды из выводов дренажных тру-

бок при работе кондиционера в жаркую погоду. Если при работе кондиционера в жар-

кую погоду вода из выводов дренажных трубок не капает, необходимо продуть сжа-

тым воздухом дренажные трубки.

Верхние выводы дренажных трубок голубого цвета находятся в верхнем отсеке

кабины справа и слева от отопителя-охладителя. Для доступа к верхним выводам

дренажных трубок необходимо выполнить следующее:

- демонтировать рукоятку 3 (рисунок 6.4.7), отвернув винт крепления рукоятки;

- снять с болтов 1 четыре колпачка 4 (места установки колпачков указаны

стрелками на рисунке 6.4.7), отвернуть болты 1;

- открыть панель 2.

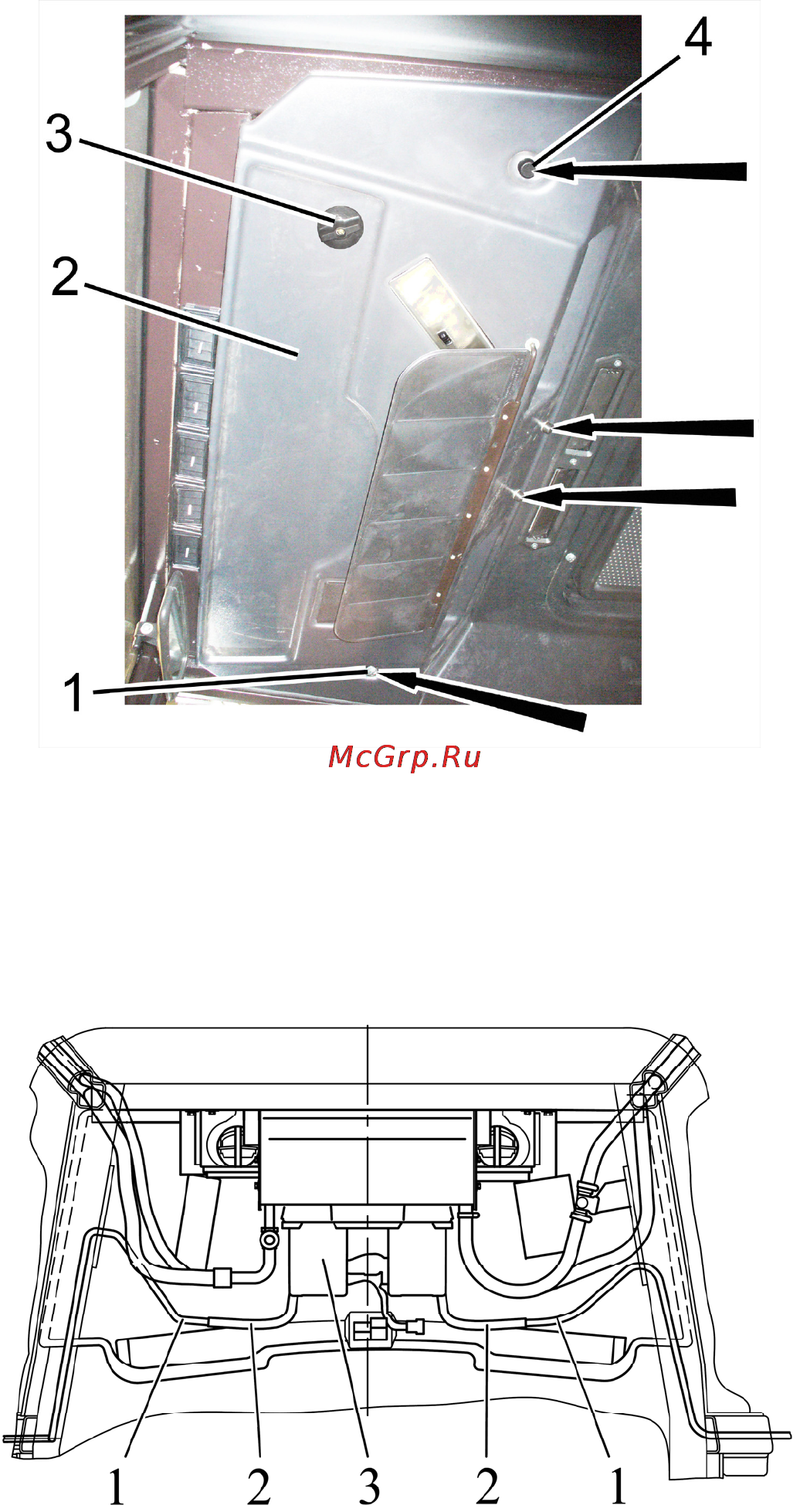

1 – болт; 2 – панель верхнего отсека кабины; 3 – рукоятка крана отопителя; 4 – колпачок.

Рисунок 6.4.7 – Открывание верхнего отсека

Отсоедините дренажные трубки 1 (рисунок 6.4.8) от выводов отопителя-

охладителя 2, продуйте трубки сжатым воздухом, подсоедините их обратно к отопите-

лю-охладителю 3.

1 – дренажная трубка; 2 – вывод отопителя-охладителя; 3 – отопитель-охладитель.

Рисунок 6.4.8 – Верхний отсек

Установите на место панель верхнего отсека кабины, закрепите ее четырьмя

болтами, установите колпачки и рукоятку крана отопителя.
