Беларус 921.2 [26/318] Блок клавишных переключателей верхнего щитка и выключатель стеклоочистителя заднего стекла

921-0000010Б РЭ

2.3 Блок клавишных переключателей верхнего щитка и выключатель

стеклоочистителя заднего стекла

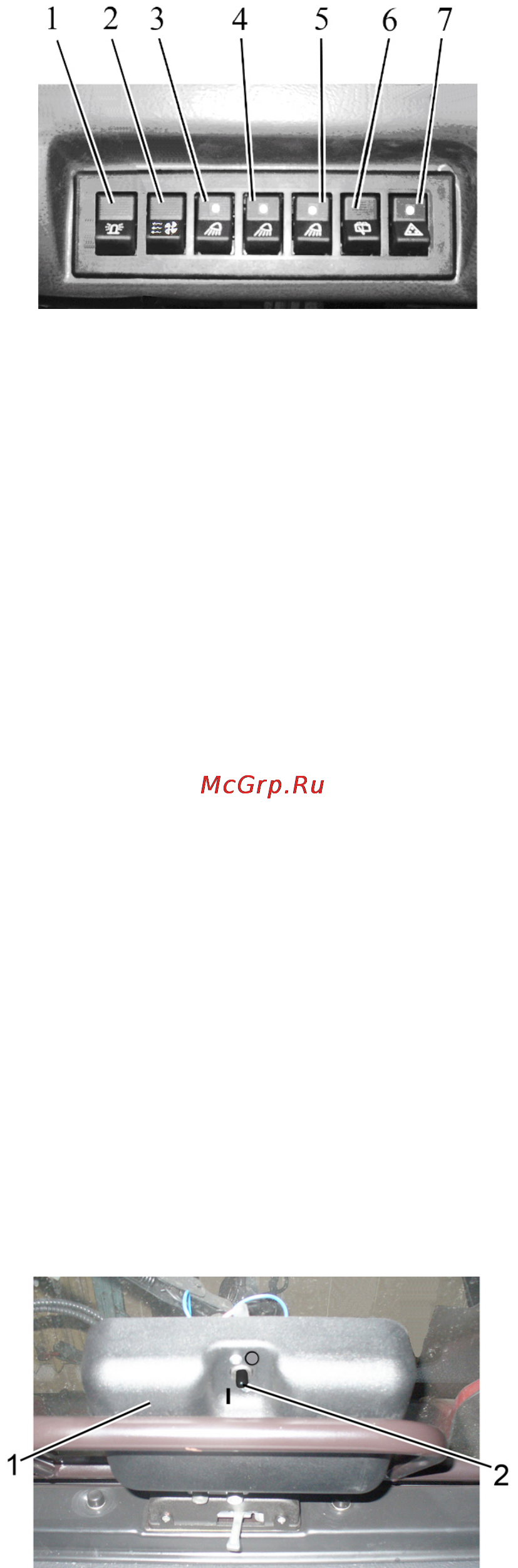

1 – выключатель проблескового маяка; 2 – переключатель вентилятора кабины;

3 – выключатель передних рабочих фар; 4 – выключатель задних рабочих фар (внутренние);

5 – выключатель задних рабочих фар (внешние); 6 – выключатель стеклоочистителя и стек-

лоомывателя заднего стекла; 7 – выключатель сигнальных фонарей знака «Автопоезд».

Рисунок 2.3.1 – Блок клавишных переключателей верхнего щитка

При нажатии на клавишу выключателя 1 (рисунок 2.3.1) включается проблесковый

маяк (проблесковый маяк устанавливается по заказу).

При нажатии на клавишу переключателя 2 включается вентиляция воздуха в кабине.

Переключатель имеет три положения:

- «Выключено»;

- «Включен режим малой подачи воздуха»;

- «Включен режим большой подачи воздуха».

Подробнее об управлении отопителем-вентилятором (вентилятором) указано в

подразделе 2.4 «Управление отопителем-вентилятором кабины».

При нажатии на клавишу выключателя 3 включаются две передние рабочие фары,

установленные на крыше кабины, и световой индикатор, встроенный в клавишу.

При нажатии на клавишу выключателя 4 включаются две задние рабочие фары

(внутренние) и световой индикатор, встроенный в клавишу.

При нажатии на клавишу выключателя 5 включаются две задние рабочие фары

(внешние) и световой индикатор, встроенный в клавишу.

При нажатии на клавишу выключателя 6 включается стеклоочиститель заднего

стекла, либо одновременно стеклоочиститель и стеклоомыватель заднего стекла.

Выключатель имеет три положения:

- «Выключено»;

- «Включен задний стеклоочиститель» – фиксированное положение;

- «Включен задний стеклоочиститель и одновременно задний стеклоомыватель» –

нефиксированное положение.

При работе трактора тумблер выключателя 2 (рисунок 2.3.2) должен находиться

во включенном положении (положение «I»).

1 – корпус заднего стеклоочистителя; 2 – тумблер выключателя.

Рисунок 2.3.2 – Включение заднего стеклоочистителя

При нажатии на клавишу выключателя 7 (рисунок 2.3.1) включаются сигнальные

фонари знака «Автопоезд» и световой индикатор, встроенный в клавишу (фонари знака

«Автопоезд» устанавливаются по заказу).
