Многофункциональный подрулевой переключатель правый 5 (рисунок 2.2.1)

обеспечивает включение двухскоростного стеклоочистителя и стеклоомывателя пе-

реднего стекла.

Стеклоочиститель переднего стекла включается при перемещении рычага

подрулевого переключателя 5 (рисунок 2.2.1) из положения «выключено» (положе-

ние «0» в соответствии с рисунком 2.2.5) в положение «а» (первая скорость) или «б»

(вторая скорость). Все положения – фиксированные.

Стеклоомыватель переднего стекла включается (нефиксированно) при пере-

мещении рычага переключателя вверх из любого из трех положений переключателя.

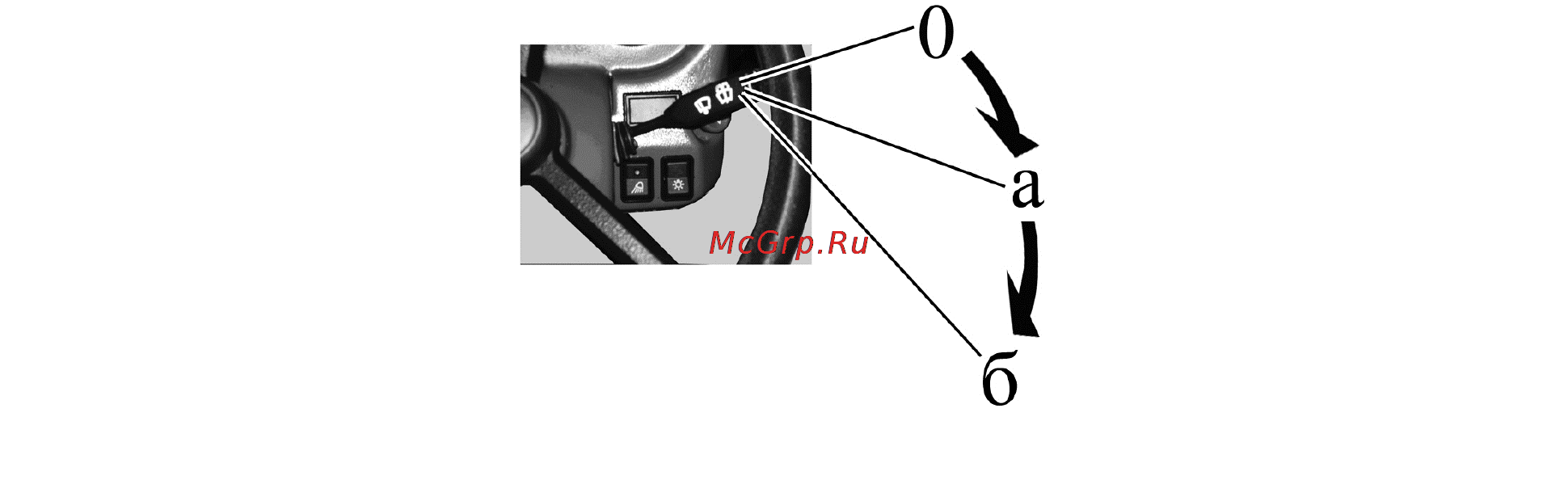

Рисунок 2.2.5 – Схема работы многофункционального подрулевого переключателя правого

Центральный переключатель света 6 (рисунок 2.2.1), имеет три положения:

- положение «I» – «выключено» (утоплена верхняя на рисунке 2.2.1 часть клавиши);

- положение «II» – «включены передние и задние габаритные огни, освещение

номерного знака, освещение контрольно-измерительных приборов на щитке прибо-

ров, а также габаритные огни на прицепной машине» (среднее положение);

- положение «III» – «включены все потребители положения «II» и дорожные

фары» (нижняя на рисунке 2.2.1 часть клавиши нажата до упора).

При нажатии на клавишу выключателя передних рабочих фар 7 (рисунок 2.2.1)

включаются две передние рабочие фары, установленные на кронштейнах передних

фонарей и световой индикатор, встроенный в клавишу.
