Беларус 921.2 [229/318] 0000010б рэ

921-0000010Б РЭ

229

6.4.1.4 Операция 3. Проверка уровня охлаждающей жидкости в системе охла-

ждения двигателя

Уровень охлаждающей жидкости в системе охлаждения двигателя контроли-

руйте по заполненности расширительного бачка 6 (рисунок 6.4.3). Для доступа к

расширительному бачку 6 откройте капот как указано в подразделе 6.2 «Обеспече-

ние доступа к составным частям трактора для технического обслуживания». Количе-

ство ОЖ в расширительном бачке должно находиться на уровне от 20…30 мм от дна

расширительного бачка 6 до верхней кромки хомута 5 крепления расширительного

бачка 6. Если уровень ОЖ ниже, чем 20…30 мм от дна расширительного бачка 6, от-

кройте пробку 7 расширительного бачка и долейте ОЖ в расширительный бачок 6 до

верхней кромки хомута 2 крепления расширительного бачка 6.

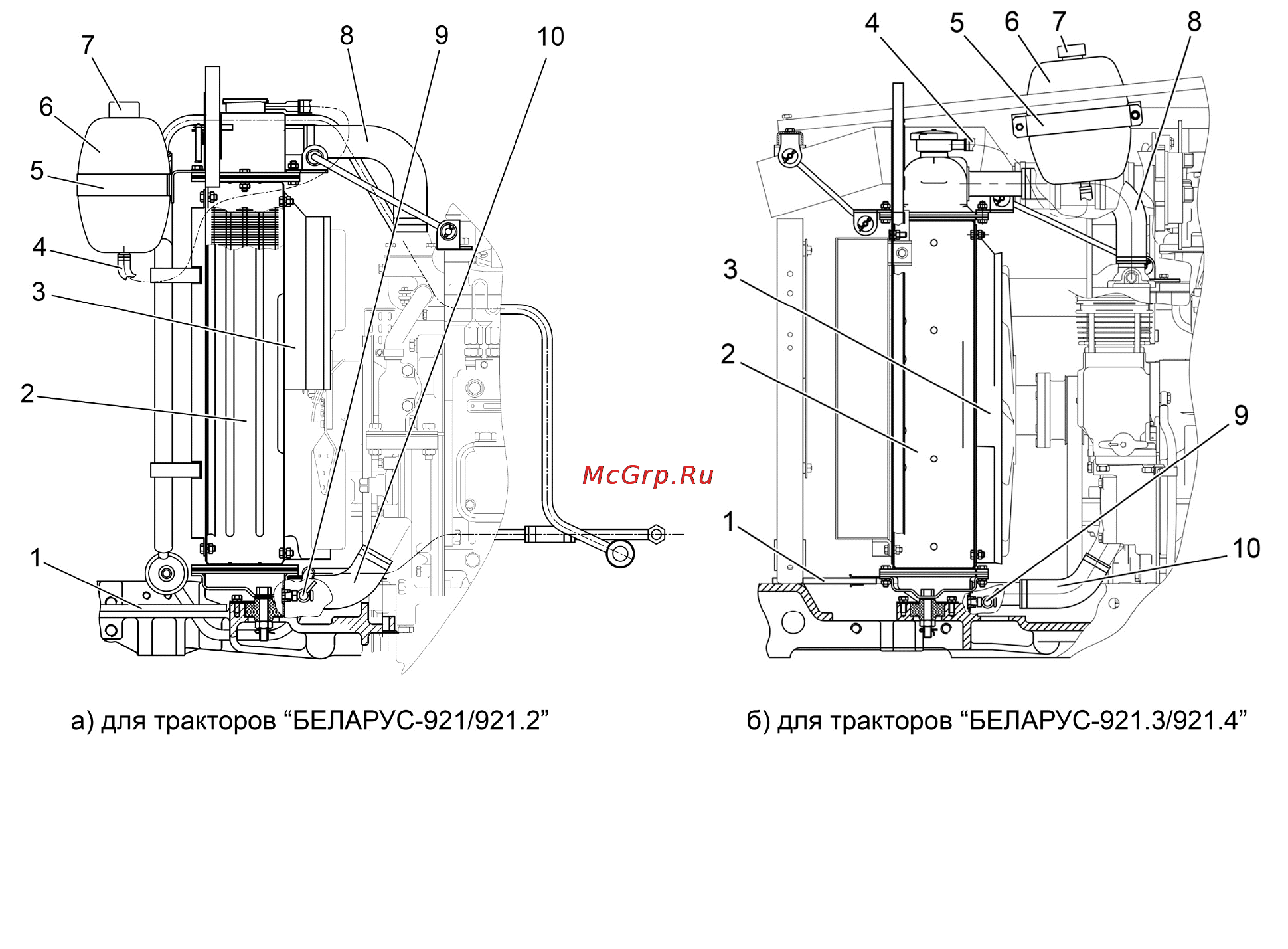

1 – уплотнитель нижний; 2 – радиатор водяной; 3 – кожух вентилятора; 4 – па-

роотводящая и компенсационная трубка; 5 – хомут крепления расширительного

бачка; 6 – бачок расширительный; 7 – пробка расширительного бачка; 8 – патрубок

от двигателя к водяному радиатору; 9 – краник сливной; 10 – патрубок от водяного

радиатора к водяному насосу двигателя.

Рисунок 6.4.3 – Проверка уровня ОЖ в системе охлаждения двигателя

Примечание – На тракторах «БЕЛАРУС-921/921.2» с кондиционером устанав-

ливаются элементы внешней части системы охлаждения двигателя в соответствии с

рисунком 6.4.3 б).

ПРЕДОСТЕРЕЖЕНИЕ: СИСТЕМА ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ РАБОТАЕТ

ПОД ДАВЛЕНИЕМ, КОТОРОЕ ПОДДЕРЖИВАЕТСЯ КЛАПАНОМ В ПРОБКЕ РАДИА-

ТОРА. ОПАСНО СНИМАТЬ ПРОБКУ НА ГОРЯЧЕМ ДВИГАТЕЛЕ. ДАЙТЕ ДВИГАТЕ-

ЛЮ

ОХЛАДИТЬСЯ, НАКИНЬТЕ НА ПРОБКУ ТОЛСТУЮ ТКАНЬ И МЕДЛЕННО ПО-

ВОРАЧИВАЙТЕ, ЧТОБЫ ПЛАВНО СНИЗИТЬ ДАВЛЕНИЕ ПЕРЕД ПОЛНЫМ СНЯТИ-

ЕМ ПРОБКИ. ОСТЕРЕГАЙТЕСЬ ОЖОГОВ ОТ ГОРЯЧЕЙ ЖИДКОСТИ!
