3.2.2 Особенности демонтажа, установки и регулировки муфты сцепления

3.2.2.1 Общие сведения

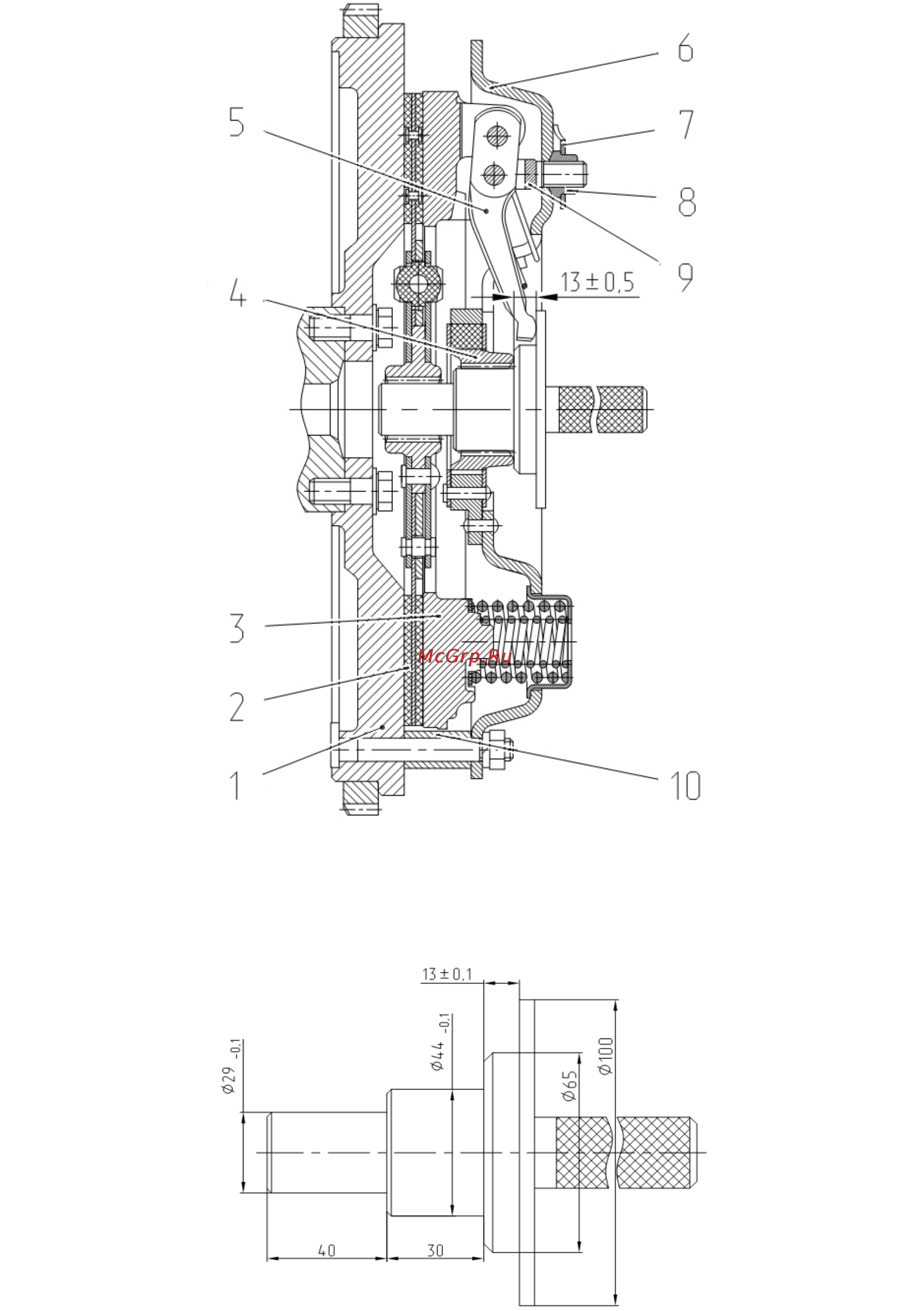

1 – маховик; 2 – диск ведомый; 3 – диск нажимной; 4 – втулка плавающая;

5 – рычаг отжимной; 6 – диск опорный; 7 –стопорная пластина; 8 – регулировочная

гайка; 9 –вилка; 10 – втулка.

Рисунок 3.2.2 – Монтаж, демонтаж и регулировка отжимных рычагов муфты сцепления

Рисунок 3.2.3 – Технологическая оправка
