921-0000010Б РЭ

111

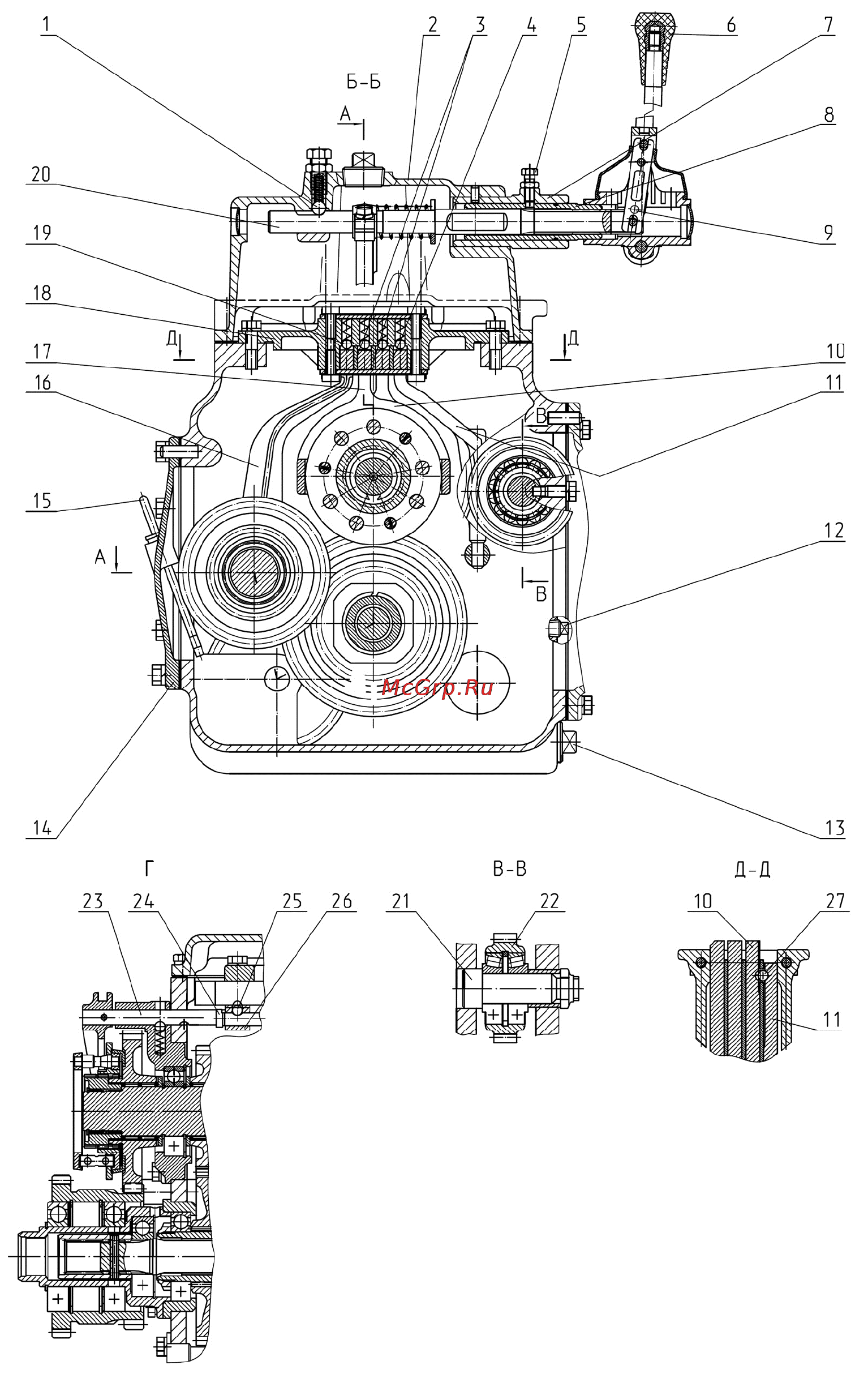

1 – шарик; 2 – крышка; 3, 4 – замковая планка; 5 – стопорный винт; 6 – рычаг

управления КП; 7 – труба; 8 – опора; 9 – поводок; 10 – вилка 4-ой (прямой) передачи;

11 – поводок диапазонного редуктора; 12 – контрольная пробка; 13 – пробка;

14 – крышка; 15 – масломерный щуп; 16 – вилка 1-ой передачи и заднего хода;

17 – вилка 2-ой и 3-ей передач; 18 – корпус; 19 – шарик фиксатора; 20 – вал;

21 – ось; 22 – шестерня привода ПВМ; 23 – вилка редуктора (ускорителя, реверс-

редуктора); 24 – поводок; 25 –шарик блокировки; 26 – корпус; 27 –шарик блокировки.

Рисунок 3.3.4 – Синхронизированная КП
