921-0000010Б РЭ
117

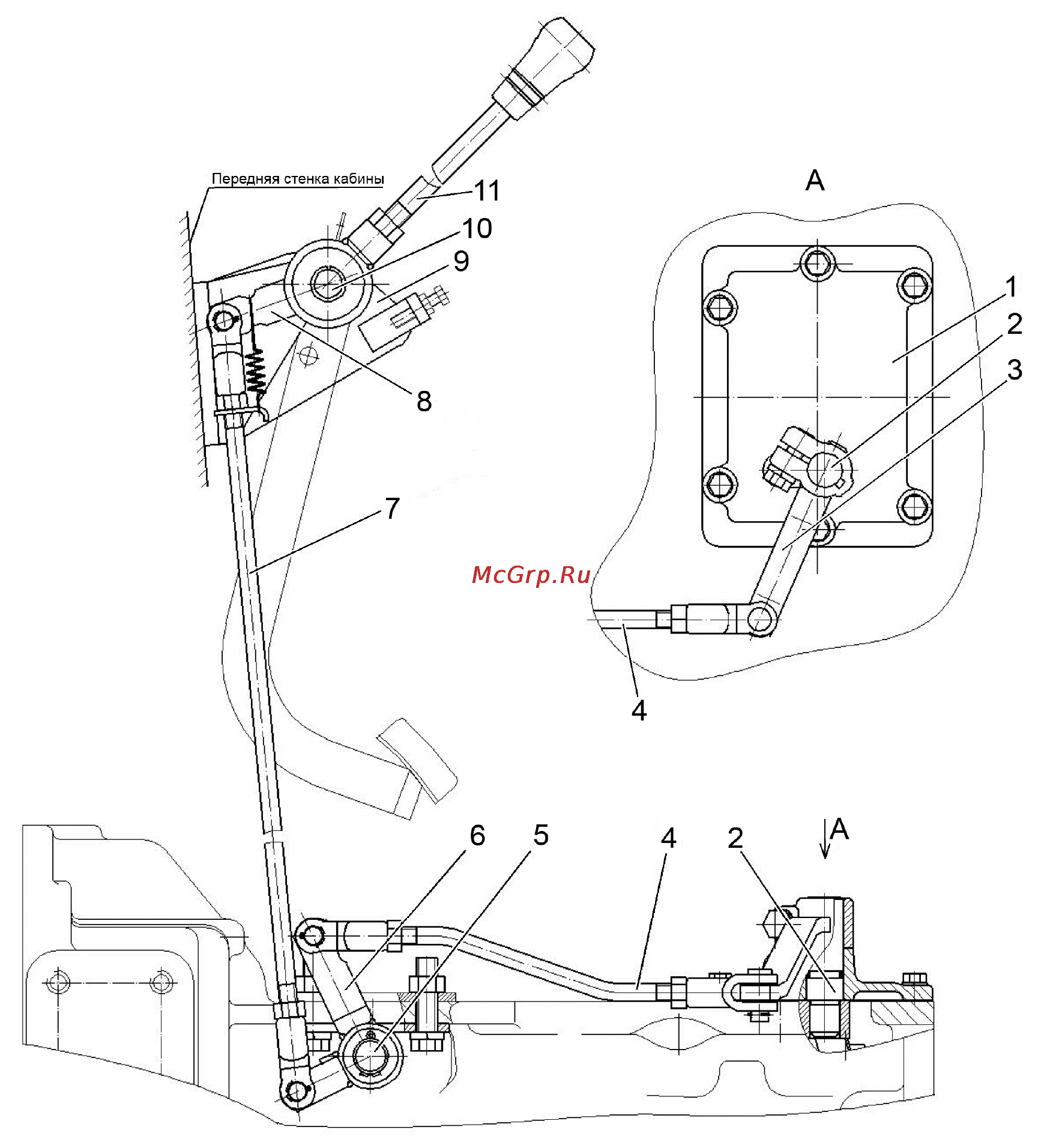

1 – крышка реверс-редуктора; 2 – вал; 3, 8, 11 – рычаг; 4, 7 – тяга; 5 – ось
кронштейна; 6 – опора; 9 – кронштейн; 10 – ось.
Рисунок 3.3.6 – Управление реверс-редуктором
3.3.4.5 Работа реверс-редуктора
Управление реверс-редуктором осуществляется рычагом управления реверс-
редуктором 11 (рисунок 3.3.6) согласно схеме. Рычаг управления реверс-редуктором
11 выведен в кабину трактора и расположен под левую руку оператора.
Для переключения с заднего хода на передний, оператор перемещает рычаг
управления реверс-редуктором 11 вперед от себя. Усилие управления вызовет пе-
ремещение каретки синхронизатора 2 (рисунок 3.3.5) вперед. Начав двигаться, она
размыкает ведомую шестерню реверс-редуктора 9 и первичный вал КП 8. Дальней-
шее воздействие усилия управления вызовет срабатывание фрикционной кониче-
ской пары, образованной коническим кольцом синхронизатора 2 и конусом ведущей
шестерни реверс-редуктора 19. После выравнивания угловых скоростей вращения
первичного вала 8 и силового вала 18, каретка синхронизатора 2 переместится да-
лее и соединит первичный 8 и силовой 18 валы. При этом зубчатые передачи ре-
верс-редуктора не участвуют в трансформации силового потока.
