921-0000010Б РЭ

144

3.8.2 Привод ПВМ

3.8.2.1 Карданный привод

Карданный привод предназначен для передачи крутящего момента от разда-

точной коробки к переднему ведущему мосту.

Карданный привод состоит из двух одинаковых по конструкции и длине кар-

данных валов (промежуточного и переднего) и промежуточной опоры.

Карданный вал состоит из трубы 12 (рисунок 3.8.4) и двух шарниров с крестови-

нами 17 на игольчатых подшипниках 13. Обоймы игольчатых подшипников фиксиру-

ются стопорными кольцами 15, цапфы крестовин снабжены торцовыми уплотнения-

ми 16 и самоподжимными манжетами 14. Фланцами 18 карданные валы крепятся к

фланцам раздаточной коробки, промежуточной опоры 1, 10 и главной пары передне-

го ведущего моста.

Карданный вал в сборе отбалансирован динамически.

Промежуточная опора состоит из регулируемой многодисковой предохранитель-

ной фрикционной муфты и подшипникового узла, размещенных в корпусе 7, который

устанавливается на штифтах и крепится болтами к корпусу муфты сцепления снизу.

Крутящий момент от промежуточного карданного вала передается на фланец 10,

который шлицами соединен с валом 24. Нажимные диски 20 и ведущие диски 21

установлены на валу 24 и через ведомые диски 22 передают вращение на втулку 5.

Фланец 1, соединенный шлицами с втулкой 5, передает крутящий момент через пе-

редний карданный вал к переднему ведущему мосту. Сжатие ведущих 21 и ведомых

22 дисков осуществляется через нажимные диски 20 усилием тарельчатых пружин 8.

Муфта регулируется на передачу определенной величины крутящего момента гай-

кой 11.

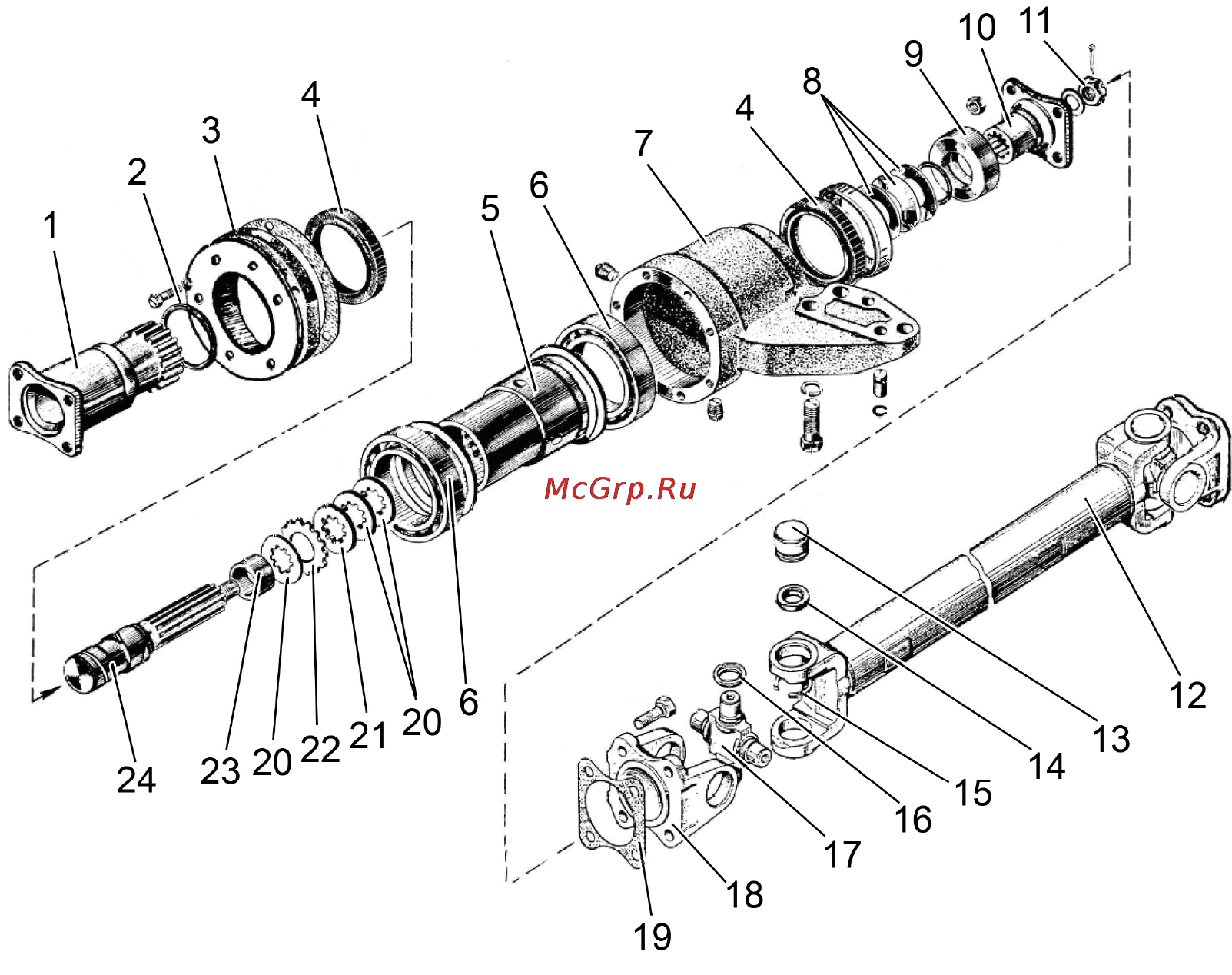

1 – фланец; 2 – кольцо уплотнительное; 3 - корпус манжеты; 4 – манжета;

5 – втулка; 6 - подшипник; 7 – корпус промежуточной опоры; 8 – тарельчатые пружи-

ны; 9 – шайба; 10 – фланец; 11 – гайка; 12 – труба карданного вала; 13 – игольчатый

подшипник; 14 – манжета; 15 – стопорное кольцо; 16 – торцовое уплотнение;

17 – крестовина; 18 – фланец карданного вала; 19 - прокладка; 20 – нажимной диск;

21 – ведущий диск; 22 – ведомый диск; 23 – втулка, 24 – вал.

Рисунок 3.8.4 Карданный привод переднего ведущего моста с промежуточной опорой
