Для присоединения верхней тяги к орудию использовать палец 7 винта с за-

хватом, для фиксации пальца установить на него чеку с кольцом 6.

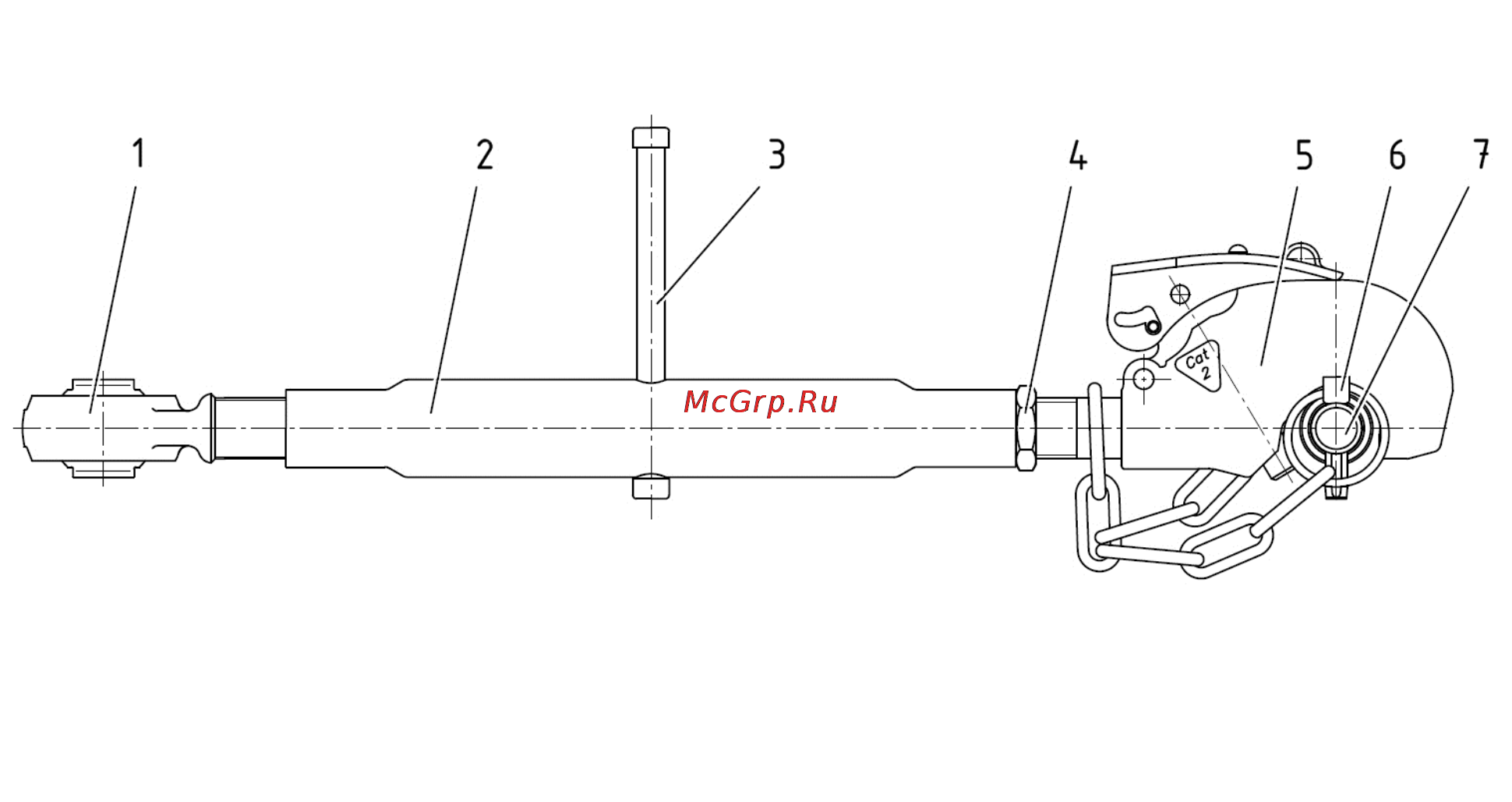

1 – винт с шарниром; 2 – труба; 3 – рукоятка; 4 – контргайка, 5 – винт с захва-

том БСУ; 6 – чека с кольцом; 7 – палец.

Рисунок 3.12.7 – Верхняя тяга

3.12.3 Правила присоединения сельхозмашин к ЗНУ

При навешивании орудий на трактор убедитесь в том, что в зоне навески ору-

дия никого нет. Из комплекта ЗИП необходимо извлечь шарниры захватов нижних

тяг навесного устройства и установить их на нижнюю ось сельскохозяйственной ма-

шины. С помощью органов управления ЗНУ опустите нижние тяги в нижнее положе-

ние. Медленно подъезжайте к машине с максимально опущенными захватами ниж-

них тяг пока зев захватов не расположиться под шарнирами на оси машины. Для

проведения стыковки следует осуществлять подъем задних концов тяг до тех пор,

пока шарниры не будут зафиксированы в захватах нижних тяг. С помощью чеки за-

фиксируйте шарнир на оси машины.

Присоедините верхнюю тягу к сельскохозяйственной машине. Между щек в

верхней части стойки машины на палец установите шарнир верхней тяги с захватом,

при необходимости укорачивая или удлиняя размер верхней тяги. Для регулировки

орудия в поперечной плоскости используйте правый раскос. Регулировку в продоль-

ной плоскости для выравнивания глубины хода передних и задних рабочих органов

навесного орудия обеспечивайте изменением длины верхней тяги, вращая трубу тя-

ги в соответствующую сторону.

Окончательную регулировку машин производите в поле.

Перед началом работы проверьте, чтобы:

- детали трактора не находились в опасной близости от элементов орудия;

- верхняя тяга не касалась ограждения ВОМ при самом нижнем положении

орудия;

- карданный привод от ВОМ не был чрезмерно длинным, с большими углами

шарниров и чтобы не было распорных усилий;

- ограждение ВОМ не касалось ограждения карданного привода машины;

- медленно поднимите орудие и проверьте наличие зазоров между трактором

и орудием в поднятом положении;

- проверьте наличие требуемого бокового качания нижних тяг и, если необхо-

димо, отрегулируйте с помощью стяжек.

ПРЕДОСТЕРЕЖЕНИЕ: НЕКОТОРОЕ НАВЕСНОЕ ИЛИ ПОЛУНАВЕСНОЕ ОБО-

РУДОВАНИЕ МОЖЕТ КАСАТЬСЯ КАБИНЫ И ПОВРЕЖДАТЬ ЕЕ. ЭТО МОЖЕТ ПРИ-

ВЕСТИ К ПОВРЕЖДЕНИЮ СТЕКОЛ КАБИНЫ И К ТРАВМИРОВАНИЮ ОПЕРАТОРА.

ПРОВЕРЬТЕ НАЛИЧИЕ ДОСТАТОЧНОГО ЗАЗОРА (НЕ МЕНЕЕ 100 ММ) МЕЖДУ

ПОДНЯТЫМ В ВЕРХНЕЕ ПОЛОЖЕНИЕ ОРУДИЕМ И КАБИНОЙ ОПЕРАТОРА!
