921-0000010Б РЭ

163

3.13 Переднее навесное устройство

3.13.1 Общие сведения

Переднее навесное устройство (ПНУ) предназначено для работы трактора в

составе комбинированных агрегатов и служит для присоединения к трактору навес-

ных сельскохозяйственных машин работающих впереди трактора, и регулировки их

рабочего положения.

Кронштейн 3 (рисунок 3.13.1) переднего навесного устройства монтируется

на переднюю плоскость проставки 2 при помощи двух штифтовых втулок и десяти

болтов и крепится дополнительными пластинами 1 к боковой поверхности полура-

мы трактора. Рамка нижних тяг 16 устанавливается между стенками кронштейна

на оси 19. После чего ось с обеих сторон фиксируют шайбами 17 с болтами

18. В кронштейн 3 установлены цилиндры 11 на пальцах 4. Штоки цилиндров в

свою очередь пальцами 12 соединены с рамкой нижних тяг. Буксирная вилка 10 кре-

пится к кронштейну 3 с помощью болтов 9. Верхняя тяга 7 в рабочем положении

установлена в уши 5 кронштейна 3 и крепится пальцем 6.

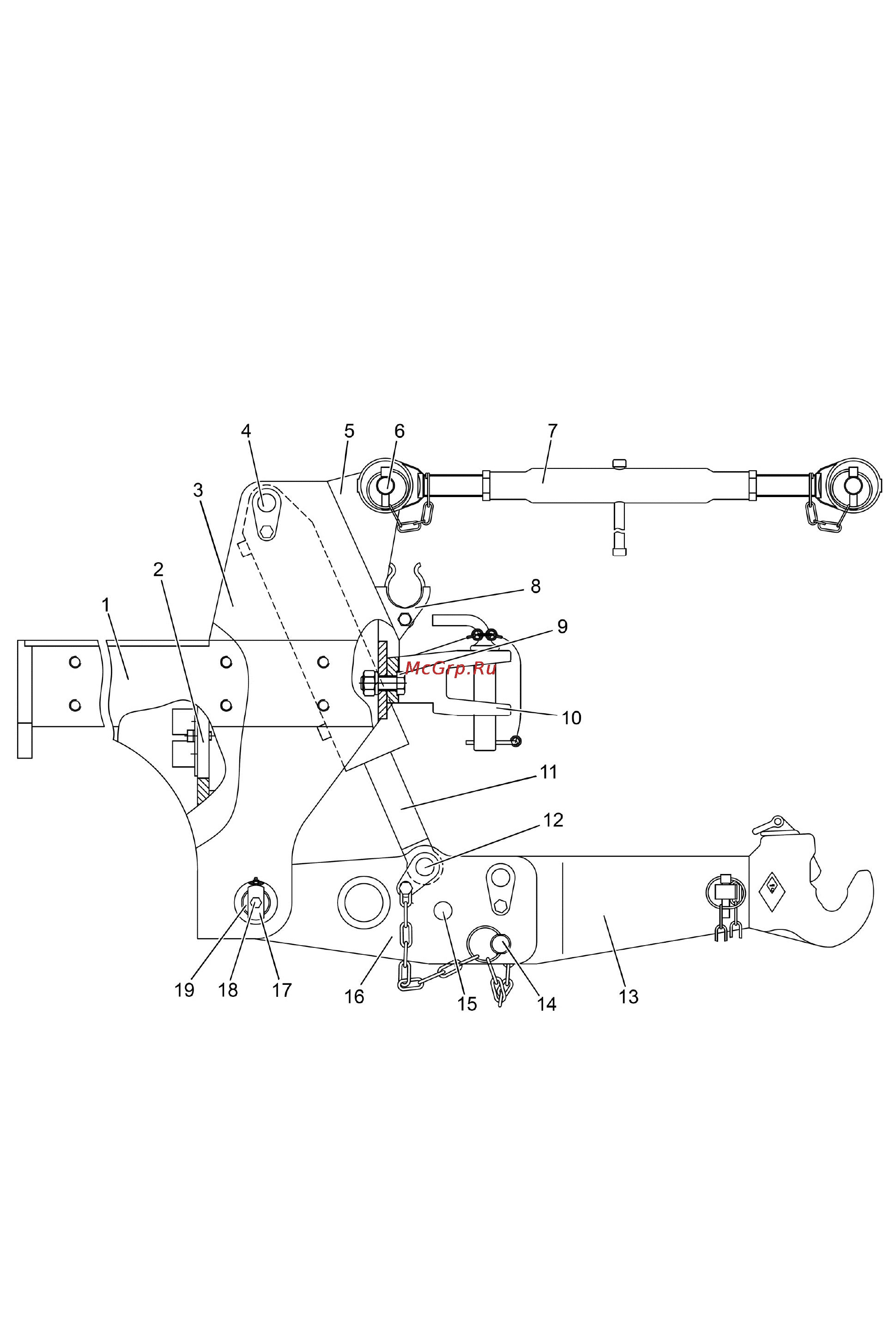

1 – пластина; 2 – проставка; 3 – кронштейн; 4 – палец; 5 – ухо кронштейна;

6 – палец; 7 – тяга верхняя; 8 – кронштейн; 9 – болт; 10 – буксирная вилка; 11 – ци-

линдр; 12 – палец; 13 – нижняя тяга; 14 – палец; 15 – отверстие; 16 – рамка нижних

тяг; 17 – шайба; 18 – болт; 19 – ось.

Рисунок 3.13.1 - Переднее навесное устройство

ПНУ имеет два рабочих положения:

- для обычных с/х орудий;

- для широкозахватных с/х орудий.

Перевод с одного в другое осуществляется перемещением пальцев 14 в отвер-

стие 15. В таком случае передние концы нижних тяг 13 имеют небольшой свободных ход.
