3.14 Тягово-сцепные устройства

3.14.1 Общие сведения

Тягово-сцепное устройство тракторов «БЕЛАРУС-921/921.2/921.3/921.4» может

комплектоваться сцепными элементами ТСУ-ЗВ (тяговая вилка длинная), ТСУ-1Ж-01

(двойная поперечина), обеспечивающих агрегатирование и транспортирование при-

цепных и полуприцепных машин, присоединительные устройства которых соответ-

ствуют следующим требованиям:

- совместимость по присоединительным размерам;

- машины имеют жесткие прицепные устройства;

- дышла прицепов оборудованы устройством, облегчающим сцепку-расцепку с

тягово-сцепными устройствами трактора;

- прицепные устройства полуприцепов имеют регулируемую опору.

Тракторы «БЕЛАРУС-921/921.2/921.3/921.4» имеют заднее специальное мон-

тажное устройство лифтового типа в виде вертикальных направляющих пластин с

отверстиями, которое крепится к задней привалочной плоскости корпуса заднего мо-

ста. Данное устройство предназначено для крепления тягово-сцепного устройства и

позволяет регулировать положение ТСУ-3В (тяговой вилки длинной) по высоте.

Схема вариантов установки ТСУ-ЗВ (тяговой вилки длинной) представлена на

рисунке 3.14.1.

Схема вариантов установки ТСУ-1Ж-01 (двойной поперечины) представлена

на рисунке 3.14.2.

Основные параметры тягово-сцепных устройств, указанные в таблицах и на ри-

сунках подраздела 3.14 «Тягово-сцепные устройства» даны при установленных на трак-

торах задних шинах 420/70R24 при стандартных статических радиусах, указанных изго-

товителем шин.

3.14.2 Тягово-сцепное устройство ТСУ-ЗВ (тяговая вилка длинная)

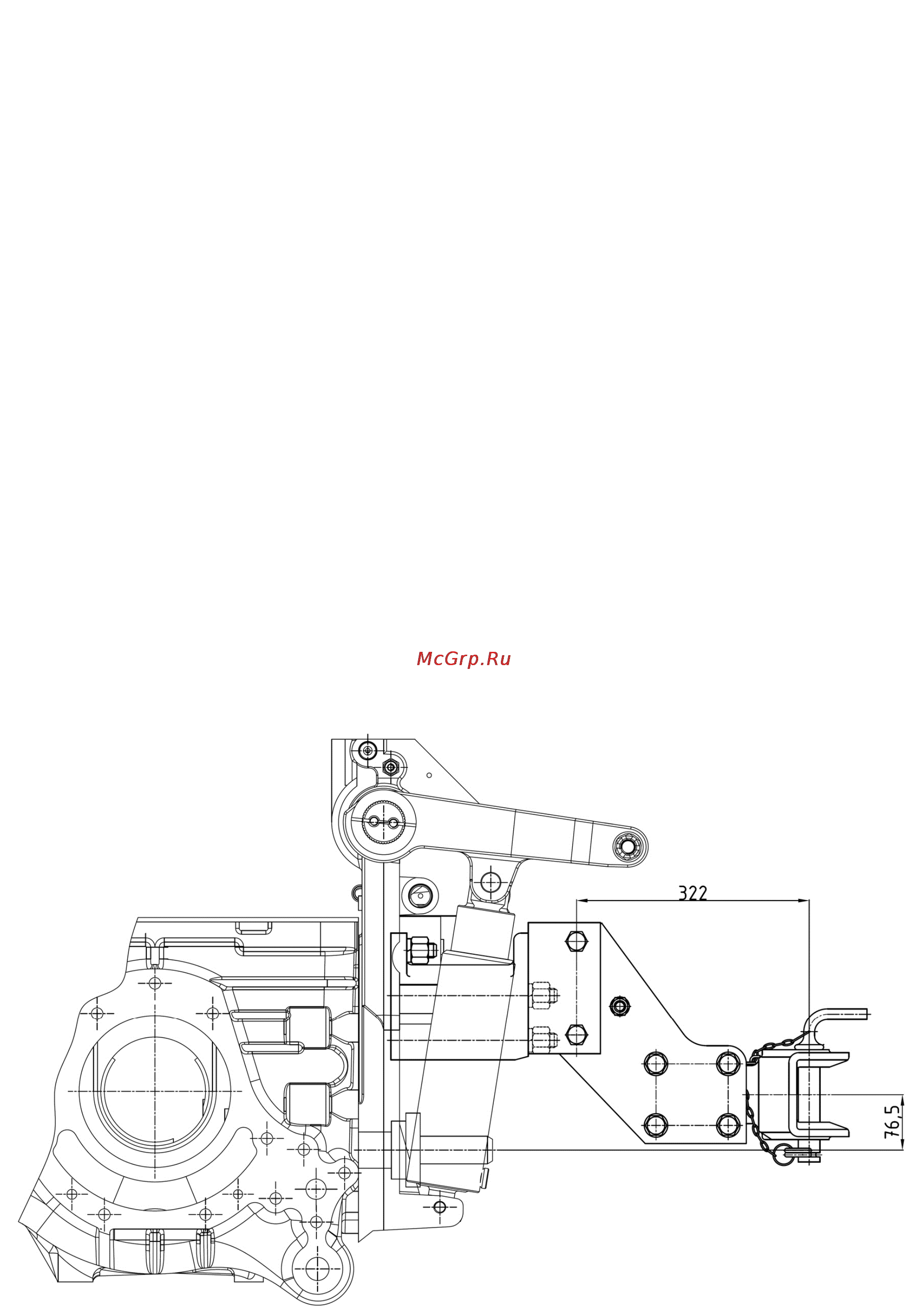

Рисунок 3.14.1 – Схема установки ТСУ-ЗВ (тяговой вилки длинной)
