921-0000010Б РЭ
210
Окончание таблица 5.4.1
Наименование параметра Значение (характеристика) параметра
4 Условный минимальный диаметр мас-
лопровода, мм:
-нагнетательного
-сливного
16,0
25,0
5 Давление рабочее в ГНС, МПа
16,0
6 Давление срабатывания предохрани-
тельного клапана, МПа
20
-2
7 Допустимый отбор рабочей жидкости
из бака, л, не более
12,0
8 Допустимый гидростатический отбор
мощности (ГСОМ) кВт, не более
9,0
9 Присоединительная резьба быстросо-
единяемых муфт, мм:
- нагнетательного и сливного масло-
проводов
- свободного слива
М201,5
М241,5
__
_
___________________________________________________________________________________________________________________________
_
_
1)
При номинальных оборотах двигателя
ВНИМАНИЕ: УСТАНОВКА ДОПОЛНИТЕЛЬНЫХ ЭЛЕМЕНТОВ И ИЗМЕНЕНИЕ
ТРАССЫ ТРУБОПРОВОДОВ ГИДРОНАВЕСНОЙ СИСТЕМЫ ДОПУСКАЕТСЯ ТОЛЬ-
КО ПО СОГЛАСОВАНИЮ С ЗАВОДОМ ИЛИ ДИЛЕРОМ!
Примечание – Расположение гидровыводов ГНС и схема их подключения к
внешним потребителям представлена на рисунке 2.21.2.
5.5 Установка передних грузов
На тракторах «БЕЛАРУС-921/921.2/921.3/921.4» без ПНУ предусмотрена уста-
новка грузов массой 200 кг (10 штук по 20 кг каждый).
При работе с тяжелыми навесными машинами и орудиями, для сохранения
нормальной управляемости трактором в условиях значительной разгрузки передней
оси устанавливайте дополнительные грузы 1 (рисунок 5.5.1). Грузы 1 устанавлива-
ются на специальном кронштейне 6, который крепится к переднему брусу 5 трактора,
и стягиваются струной 4 и гайкой 7, через распорную втулку 1.

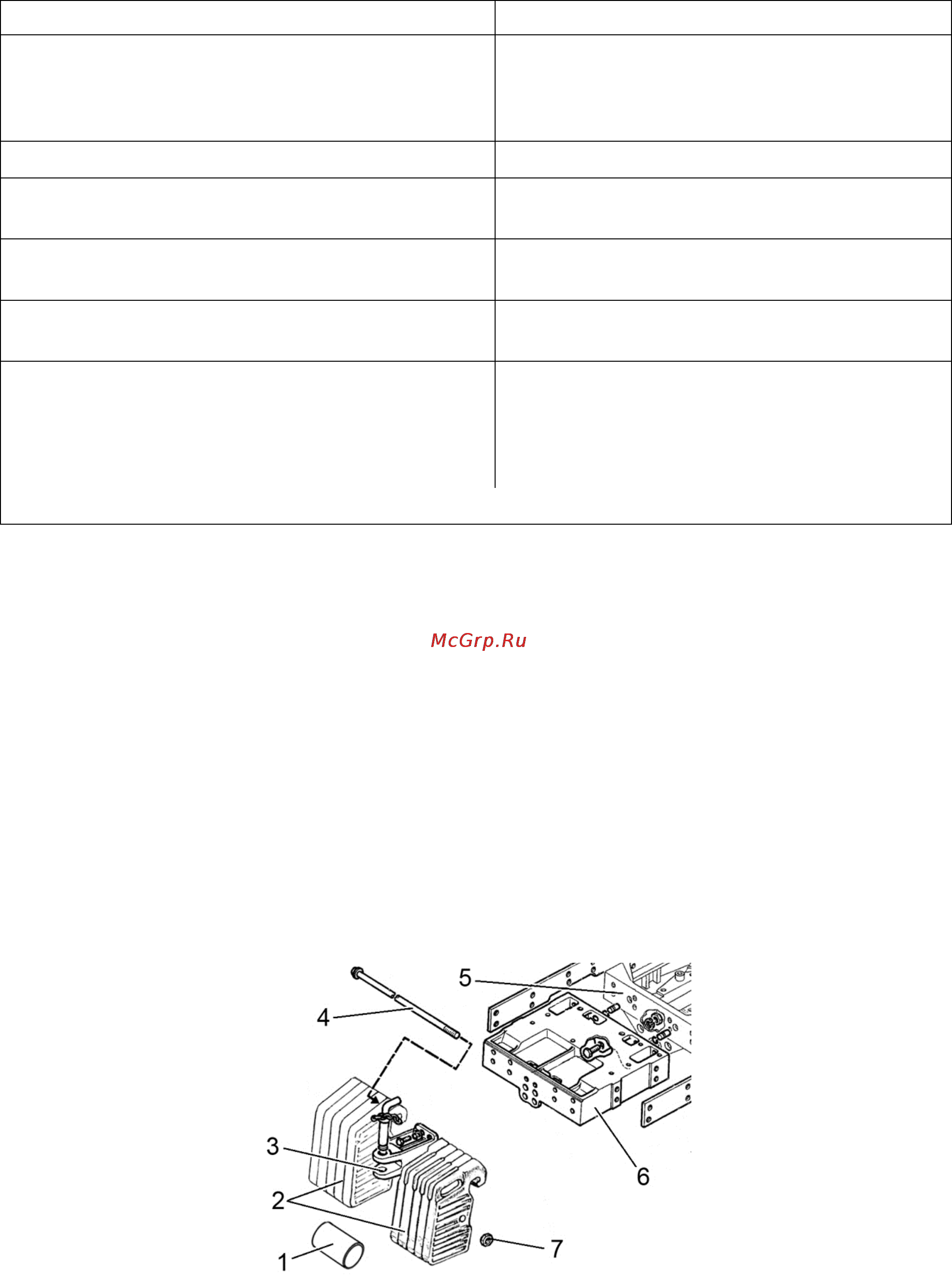

1 – распорная втулка; 2 – дополнительные грузы; 3 – буксирное устройство;
4 – струна; 5 – передний брус; 6 – кронштейн; 7 – гайка.
Рисунок 5.5.1 – Установка передних грузов
