921-0000010Б РЭ
28
ВНИМАНИЕ: ПРИ РАБОТЕ ОТОПИТЕЛЯ-ВЕНТИЛЯТОРА В РЕЖИМЕ ОТОП-
ЛЕНИЯ ОДНОВРЕМЕННО ВЫПОЛНЯЕТСЯ ВЕНТИЛЯЦИЯ КАБИНЫ. ДЛЯ РАБОТЫ
ОТОПИТЕЛЯ-ВЕНТИЛЯТОРА В РЕЖИМЕ ТОЛЬКО ВЕНТИЛЯЦИИ (В ТЕПЛОЕ ВРЕ-
МЯ ГОДА) КРАН ОТОПИТЕЛЯ ДОЛЖЕН БЫТЬ ЗАКРЫТ!
На вашем тракторе взамен отопителя-вентилятора кабины может быть уста-
новлен только вентилятор.

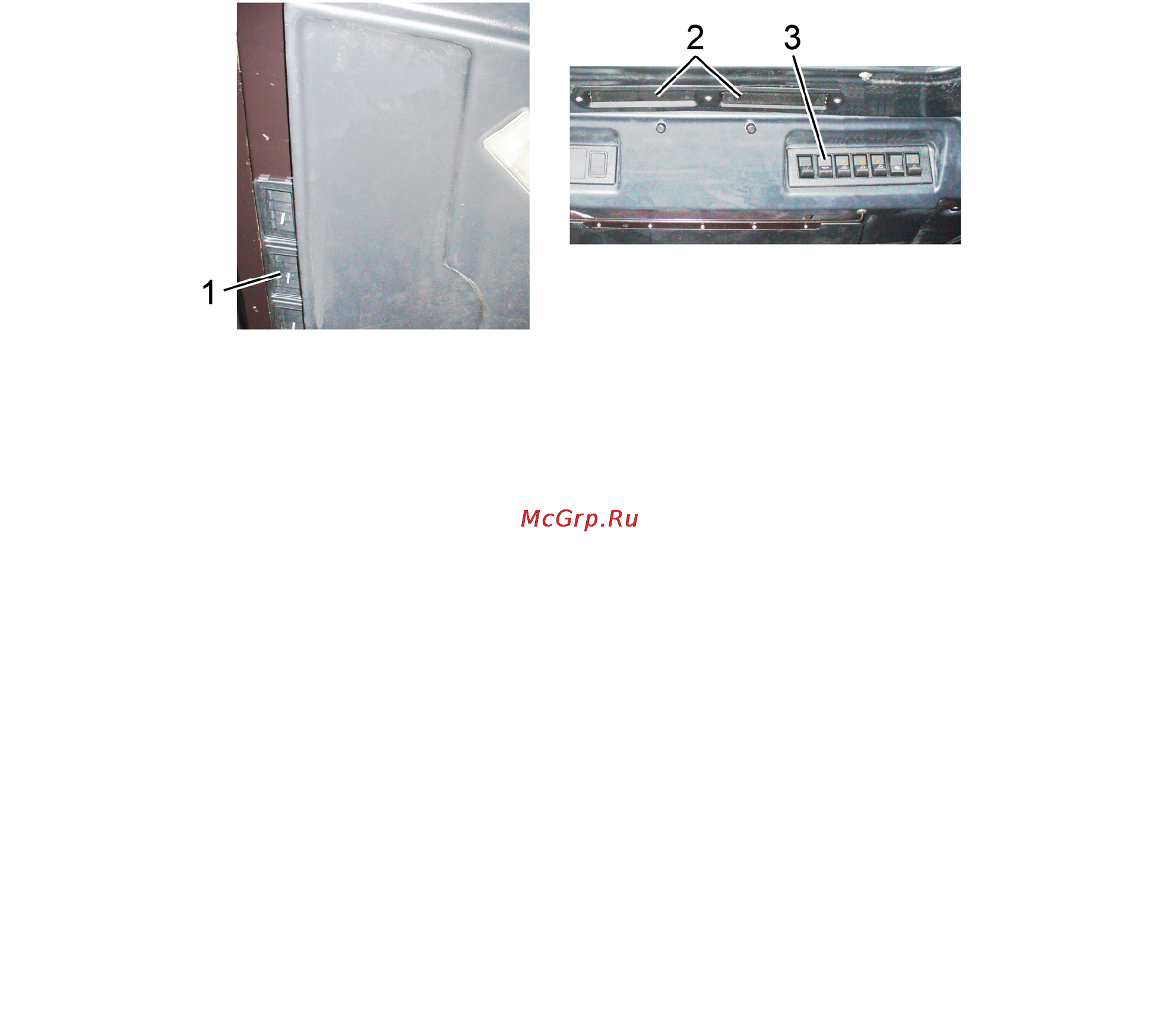

1 – дефлекторы; 2 – рециркуляционные заслонки; 3 – переключатель вентиля-
тора кабины.
Рисунок 2.4.2 – Элементы управления вентилятором кабины
Для выполнения вентиляции кабины необходимо выполнить следующие действия:
- включите вентилятор с помощью переключателя 3 и направьте поток воздуха
в нужном направлении с помощью дефлекторов 1;
- путем открытия рециркуляционных заслонок 2 можно управлять количеством
свежего воздуха, поступающего в кабину.
На Вашем тракторе взамен отопителя-вентилятора (вентилятора) кабины может
быть установлен кондиционер. Правила управления кондиционером приведены в под-
разделе 2.5 «Управление кондиционером».
ВНИМАНИЕ: ЗАПРАВКА СИСТЕМЫ ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ ДОЛЖНА
ПРОИЗВОДИТЬСЯ ТОЛЬКО НИЗКОЗАМЕРЗАЮЩЕЙ ЖИДКОСТЬЮ, УКАЗАННОЙ В
ПОДРАЗДЕЛЕ 6.7 «ЗАПРАВКА И СМАЗКА ТРАКТОРА ГОРЮЧЕСМАЗОЧНЫМИ МА-
ТЕРИАЛАМИ»!
