2.6 Комбинация приборов
Комбинация приборов 14 (рисунок 2.1.1) включает в себя пять указателей с
пятью сигнальными лампами, как показано на рисунке 2.6.1.
1 – сигнальная лампа резервного уровня топлива в баке; 2 – указатель давления
воздуха в пневмосистеме; 3 – сигнальная лампа аварийного давления воздуха в пнев-
мосистеме; 4 – указатель уровня топлива в баке; 5 – указатель напряжения; 6 – кон-
трольная лампа зарядки дополнительной аккумуляторной батареи напряжением 24 В;
7 – сигнальная лампа аварийной температуры охлаждающей жидкости двигателя;
8 – указатель температуры охлаждающей жидкости двигателя; 9 – сигнальная лампа
аварийного давления масла в системе смазки двигателя; 10 – указатель давления мас-
ла в системе смазки двигателя.

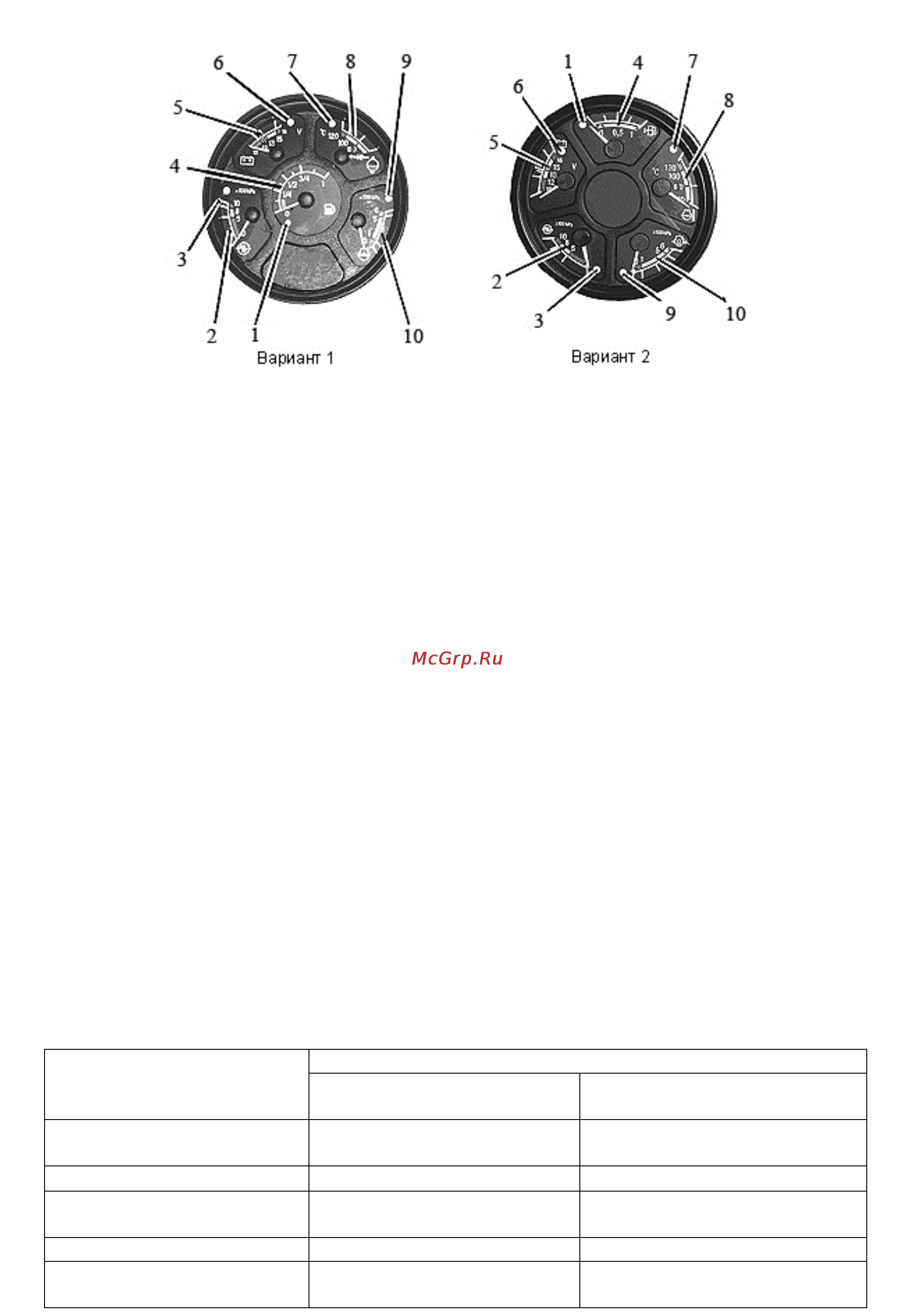

Рисунок 2.6.1 – Комбинация приборов
2.6.1 Шкала указателя давления воздуха в пневмосистеме 2 (рисунок 2.6.1)
имеет три зоны:
- рабочаяот 500 до 800 кПа (зеленого цвета);
- аварийные (две) — от 0 до 500 кПа и от 800 до 1000 кПа (красного цвета).
В шкалу указателя встроена сигнальная лампа 3 (красного цвета), которая за-
горается при понижении давлении в пневмосистеме менее 500 кПа.
2.6.2 Указатель напряжения 5 (рисунок 2.6.1) показывает напряжение аккуму-
ляторных батарей при неработающем двигателе, когда ключ выключателя стартера и
приборов (рисунок 2.2.4) находится в положении «I». При работающем двигателе
указатель напряжения показывает напряжение в бортовой сети трактора, которое
задает генератор. В шкалу указателя напряжения встроена контрольная лампа 6 крас-
ного цвета. Показывает процесс зарядки дополнительной АКБ напряжением 24Вдиа-
гностирует работоспособность преобразователя напряжения. При установленной на
тракторе системе пуска двигателя 12 В лампа 6 незадействована.
Состояние системы питания в зависимости от положения стрелки на шкале
указателя приведены в таблице 2.6.1.
Таблица 2.6.1 – Состояние системы питания
Зона на шкале указателя
напряжения 5 (рисунок
2.6.1), цвет
Состояние системы питания
при работающем
д
вигателе
при неработающем
д
вигателе
13,0 – 15,0 В, зеленый
нормальный режим заря
д
-
ки
-
10,0
12,0 В, красный не работает генератор
А
КБ разряжена
12,0 – 13,0 В, желтый
Отсутствует зарядка АКБ
(
низкое зарядное напряжение
А
КБ имеет нормальную
зарядк
у
15,0
16,0 В, красный перезаряд АКБ
-
белая риска в желтой
зоне
-
номинальная ЭДС АКБ
1
2,7 В
