921-0000010Б РЭ

2.8 Индикатор комбинированный

2.8.1 Общие сведения

Индикатор комбинированный 16 (рисунок 2.1.1) (далее – ИК) и пульт программи-

рования индикатора комбинированного 18 (рисунок 2.1.1) (далее – ПУ) отображают ин-

формацию об эксплуатационных параметрах систем и агрегатов трактора и предостав-

ляют оператору данные о нарушении работы или о выходе из строя какой-либо системы.

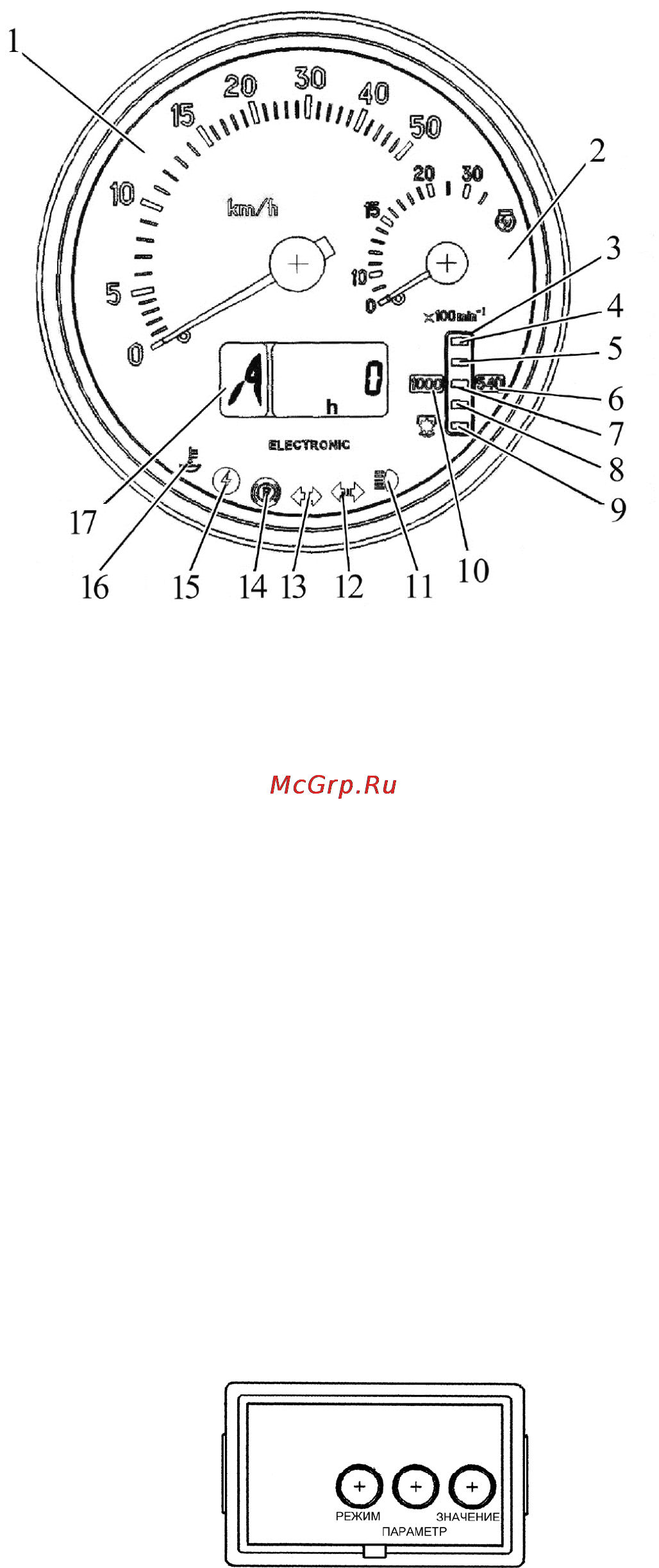

В состав ИК входят указатели и лампы-сигнализаторы, согласно рисунку 2.8.1:

1 – указатель скорости (стрелочный индикатор); 2 – указатель оборотов дви-

гателя (стрелочный индикатор); 3 – указатель оборотов ЗВОМ (световой индикатор);

4, 9 – сегменты шкалы оборотов ЗВОМ (желтого цвета); 5, 7, 8 – сегменты шкалы

оборотов ЗВОМ (зеленого цвета); 6 – сигнализатор диапазона шкалы оборотов

ЗВОМ «540 мин

-1

» (желтого цвета); 10 – сигнализатор диапазона шкалы оборотов

ЗВОМ «1000 мин

-1

» (желтого цвета); 11 – контрольная лампа-индикатор включения

дальнего света фар (синего цвета); 12 – контрольная лампа-индикатор включения

указателей поворотов прицепа (зеленого цвета); 13 – контрольная лампа-индикатор

включения указателей поворотов трактора (зеленый цвета); 14 – контрольная лампа-

сигнализатор включения стояночного тормоза (красного цвета); 15 – контрольная лам-

па-сигнализатор повышенного напряжения бортовой сети (красного цвета); 16 – кон-

трольная лампа-

сигнализатор; 17 – многофункциональный индикатор.

Рисунок 2.8.1– Индикатор комбинированный

Примечание – На тракторах «БЕЛАРУС-921/921.2/921.3» и «БЕЛАРУС-921.4»

с двигателем Д-245.5S3AМ контрольная лампа-сигнализатор 16 не устанавливается.

На тракторах «БЕЛАРУС-921.4» с двигателем Д-245.5S3A контрольная лампа-

сигнализатор 16 установлена, но не используется.

При включении освещения шкал приборов, т.е. при переводе центрального пере-

ключателя света в положение II «Включены подсветка щитка приборов, габаритные ог-

ни» и положение III «Включены потребители положения II и передние дорожные фары»

автоматически снижается яркость свечения дисплея МИ и сегментов индикатора ВОМ.

Пульт управления ИК (ПУИК) представлен на рисунке 2.8.2.

Рисунок 2.8.2 – Пульт управления индикатором комбинированным
