2.19 Управление задним навесным устройством

2.19.1 Элементы управления ЗНУ с гидроподъемником

Управление ЗНУ осуществляется двумя рукоятками 1 и 2 (рисунок 2.19.1),

расположенными в кабине на боковом пульте управления 3.

Рукоятка силового регулирования 1 расположена первой от сиденья операто-

ра и имеет следующие положения:

- крайнее переднее – максимальная глубина обработки почвы («9»);

- крайнее заднее – минимальная глубина обработки почвы («1»).

Диапазон положений рукоятки 1 обозначен цифрами от 1 до 9.

Рукоятка позиционного регулирования 2 имеет следующие положения:

- крайнее заднее («1») – транспортное положение ЗНУ;

- крайнее переднее («9») – минимальная высота орудия над почвой.

Диапазон положений рукоятки 2 обозначен цифрами от 1 до 9.

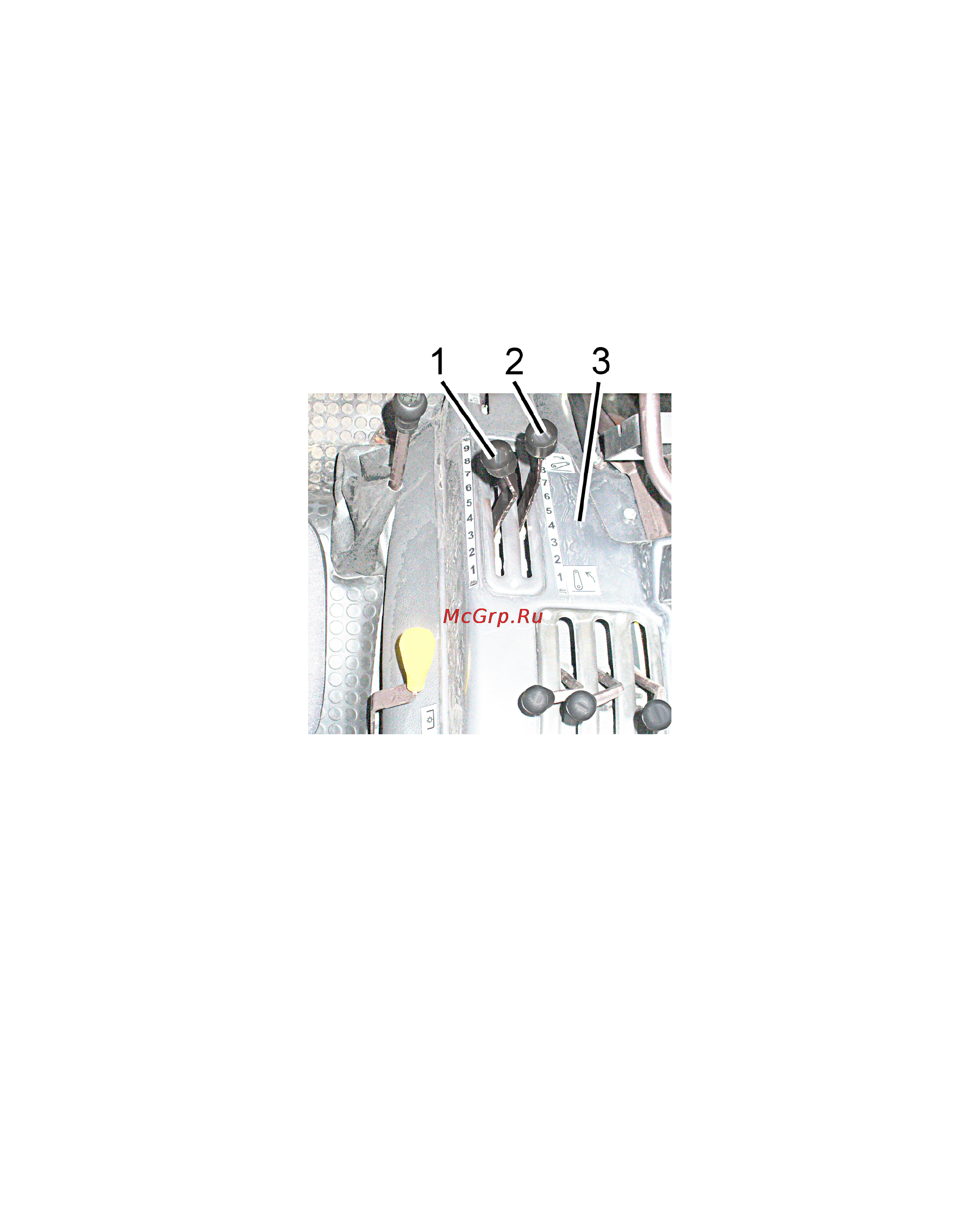

1 – рукоятка силового регулирования; 2 – рукоятка позиционного регулирова-

ния; 3 – боковой пульт управления.

Рисунок 2.19.1 – Элементы управления ЗНУ

Смешанное регулирование осуществляется путем ограничения глубины за-

глубления орудия рукояткой 2 при работе в режиме силового регулирования.

2.19.2 Общие сведения о правилах управления ЗНУ с гидроподъемником

Гидронавесная система Вашего трактора оборудована гидроподъемником и

обеспечивает работу заднего навесного устройства в следующих режимах:

- подъем навески и ее опускание под собственным весом;

- позиционное регулирование (автоматическое удержание навески в заданном,

относительно трактора, положении);

- силовое регулирование (регулирование глубины обработки в зависимости от

сопротивления почвы);

- смешанное регулирование (регулирование глубины обработки по сопротив-

лению почвы с ограничением максимальной глубины позиционным регулированием).

Позиционное регулирование осуществляет точный и чувствительный контроль

положения присоединенного навесного орудия над землей, такого как опрыскива-

тель, планировщик и др. Позиционное регулирование может использоваться с поч-

вообрабатывающими орудиями на ровных полях. Использование позиционного ре-

гулирования на полях с неровной поверхностью ограничено из-за неизбежных вер-

тикальных перемещений орудия при движении трактора по неровностям поля.
