Кроме предохранителя 6 (рисунок 2.23.18), в бортовой сети трактора для за-

щиты силовых цепей дополнительных электрических розеток расположенных на па-

нели системы управления двигателем устанавливаются дополнительные предохра-

нители 1 и 2 (рисунок 2.23.19).

1 – предохранитель розетки для дополнительного оборудования номиналом 20 А;

2 – предохранитель розетки для подключения агрегатируемых машин номиналом 25 А;

3 – панель системы управления двигателем.

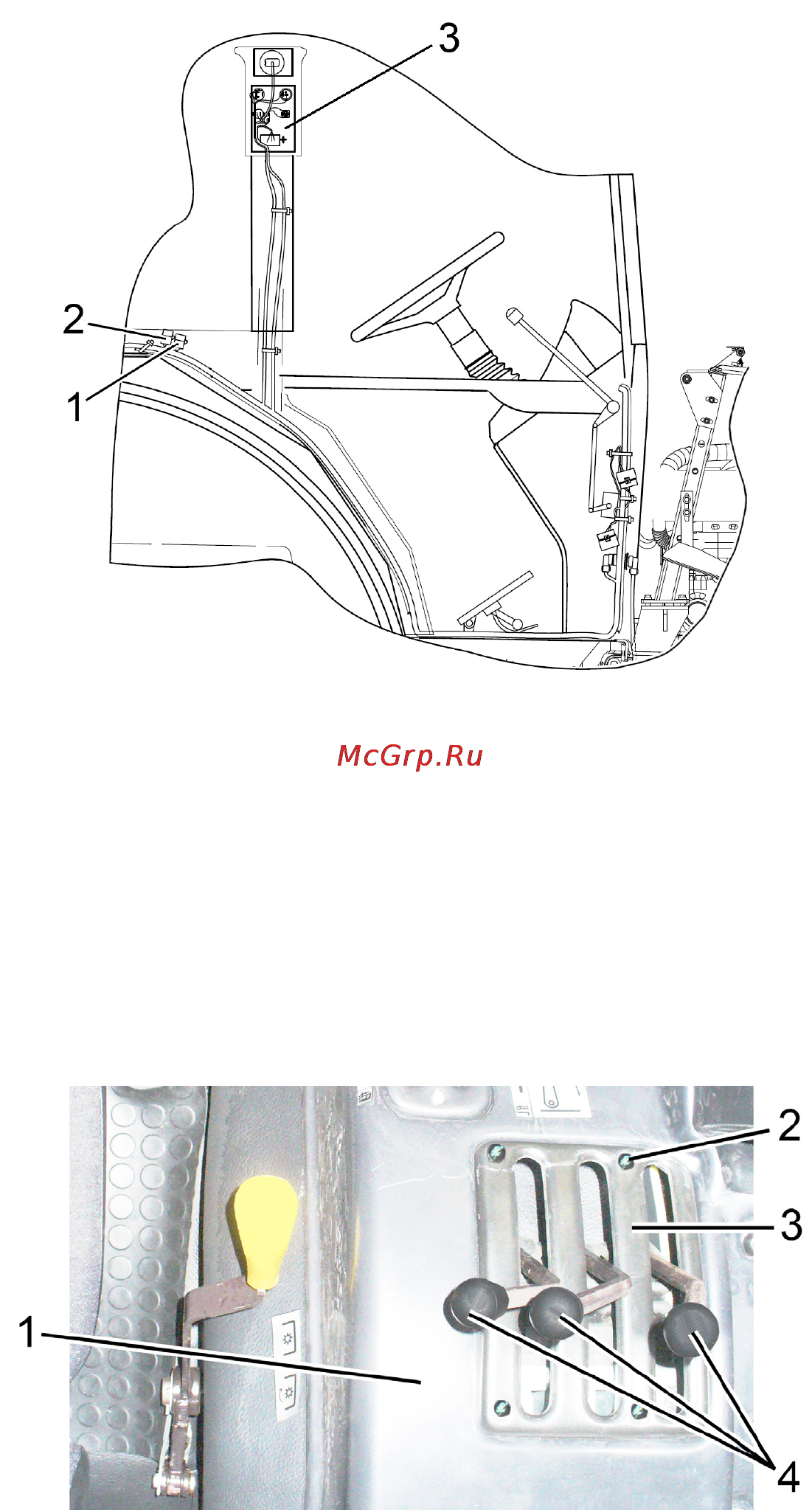

Рисунок 2.23.19 – Дополнительные предохранители электрических розеток

Для доступа к предохранителям 1 и 2 (рисунок 2.23.19) выполните следующее:

- переведите рукоятки 4 (рисунок 2.23.20) в крайнее заднее положение;

- отверните винты 2 крепления накладки 3 к боковому пульту 1;

- сдвиньте накладку 3 для доступа к предохранителям.

1 – боковой пульт; 2 –болты; 3 – накладка; 4 – рукоятки ГНС.

Рисунок 2.23.20 – Доступ к дополнительным предохранителям электрических розеток

На тракторах «БЕЛАРУС-921.4» с системой пуска 24 В в системе электрооборудо-

вания дополнительно установлен преобразователь напряжения. Предохранители, уста-

новленные в цепях преобразователя напряжения, представлены на рисунке 2.23.10.
