921-0000010Б РЭ

2.26 Управление компрессором пневмосистемы

Рукоятка включения компрессора пневмосистемы 1 (рисунок 2.26.1) имеет два

положения:

- левое (стрелка на рукоятке обращена вперед по ходу трактора) – "компрес-

сор выключен";

- правое (стрелка на рукоятке обращена назад, к кабине трактора) – "компрес-

сор включен".

ВНИМАНИЕ: ВКЛЮЧАЙТЕ И ВЫКЛЮЧАЙТЕ КОМПРЕССОР ПНЕВМОСИ-

СТЕМЫ ТОЛЬКО ПРИ НЕРАБОТАЮЩЕМ ДВИГАТЕЛЕ, ЛИБО НА МИНИМАЛЬНЫХ

ХОЛОСТЫХ ОБОРОТАХ ДВИГАТЕЛЯ!

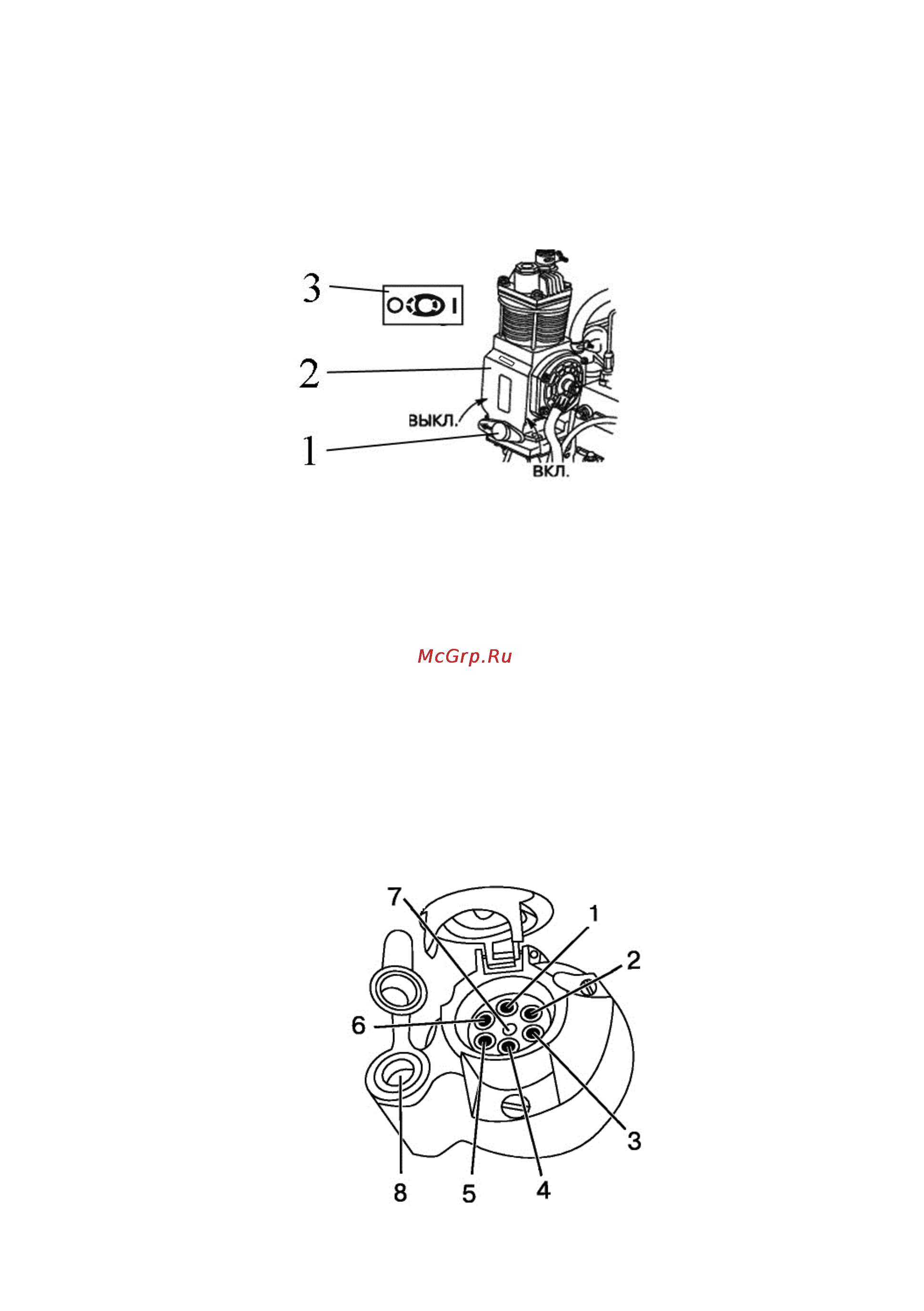

1 – рукоятка включения компрессора пневмосистемы; 2 – компрессор пневмо-

системы; 3 – схема управления компрессором пневмосистемы.

Рисунок 2.26.1 –Управление компрессором пневмосистемы

Примечание – На рисунке 2.26.1 показано положение «компрессор пневмоси-

стемы выключен».

2.27 Подсоединительные элементы электрооборудования

2.27.1 Розетка для подключения электрооборудования агрегатируемого сель-

скохозяйственного оборудования

Стандартная 7-ми штырьковая розетка с дополнительным гнездом для вклю-

чения переносной лампы (рисунок 2.27.1) предназначена для подключения потреби-

телей тока прицепа или прицепного сельскохозяйственного орудия. Устанавливается

на задней опоре кабины. С розеткой соединяется штепсельная вилка жгута проводов

прицепа или присоединенных машин.

1 – указатель поворота левый; 2 – звуковой сигнал; 3 – «масса»; 4 – указатель

поворота правый; 5 – правый габаритный фонарь; 6 – стоп-сигнал; 7 – левый габарит-

ный фонарь; 8 – гнездо для подключения переносной лампы или других электриче-

ских элементов с током потребления до 8 А или 12 А в зависимости от типа розетки.

Рисунок 2.27.1 – назначение клемм семиштырьковой розетки с дополнитель-

ным гнездом для включения переносной лампы
