921-0000010Б РЭ

Форсунка 14 (рисунок 3.1.2, 3.1.3, 3.1.4) предназначена для впрыскивания топли-

ва в цилиндр двигателя. Она обеспечивает необходимый распыл топлива и ограничи-

вает начало и конец подачи топлива.

Фильтр грубой очистки 2 служит для предварительной очистки топлива от ме-

ханических примесей и воды. Фильтр грубой очистки состоит из корпуса, отражателя

с сеткой, рассеивателя, стакана с успокоителем. Слив отстоя из фильтра произво-

дится через отверстие в нижней части стакана, закрываемое пробкой.

Фильтр тонкой очистки 7 служит для окончательной очистки топлива. Фильтр

тонкой очистки имеет сменный бумажный элемент. Топливо, проходя сквозь шторы

бумажного фильтрующего элемента, очищается от механических примесей. В ниж-

ней части корпуса фильтра находится отверстие с пробкой для слива отстоя. Для

удаления воздуха из системы питания на крышке фильтра расположена специаль-

ная пробка.

Воздухоподводящий тракт включает воздухоочиститель 8 (см. подраздел 3.1.3

«Система очистки воздуха двигателя») и патрубки, соединяющие воздухоочиститель

8 с турбокомпрессором 17, охладителем наддувочного воздуха 20 (для тракторов

«БЕЛАРУС-921.3/921.4», см. подраздел 3.1.4 «Система охлаждения наддувочного

воздуха») и впускным коллектором 11. Воздух под действием разрежения, создава-

емого турбокомпрессором двигателя, проходя через воздухоочиститель, очищается

от пыли и поступает в нагнетательную секцию турбокомпрессора, откуда под давле-

нием, проходя через охладитель наддувочного воздуха (для тракторов «БЕЛАРУС-

921.3/921.4»), подается в цилиндры двигателя.

Устройство рециркуляции отработавших газов двигателя Д-245.5S3AM предназна-

чено для снижения уровня токсичности отработавших газов и повышения топливной эко-

номичности двигателя на частичных режимах малых частот вращения коленчатого вала.

В состав устройства рециркуляции входит охладитель рециркулируемых отработавших

газов (РОГ), работающий по принципу теплообменника, смеситель, клапан рециркуля-

ции, патрубки подводящие и отводящие охлаждающей жидкости и отработавших газов.

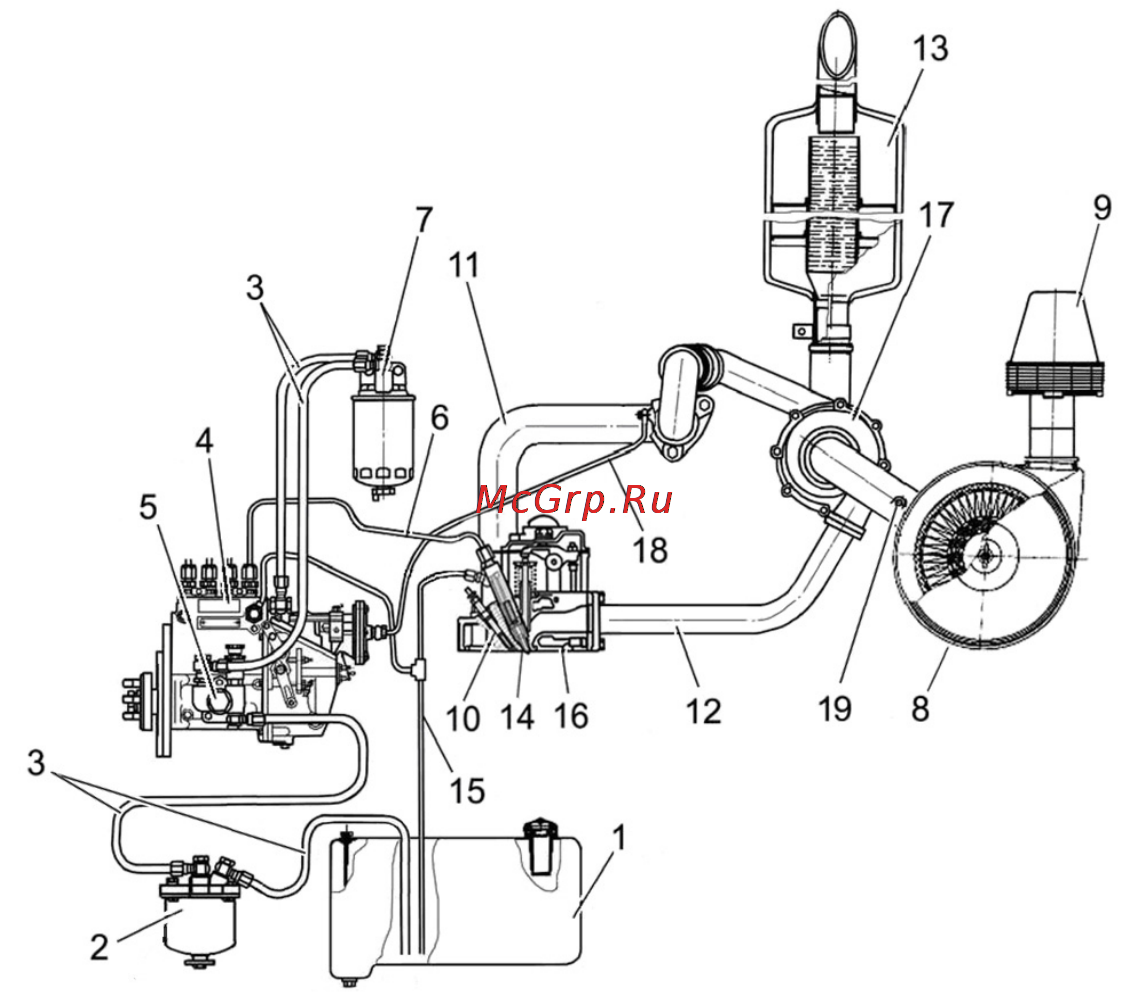

1 – топливный бак; 2 – фильтр грубой очистки топлива; 3 – трубки топливные

низкого давления; 4 – топливный насос высокого давления; 5 – топливоподкачиваю-

щий насос; 6 – топливопровод высокого давления; 7 – фильтр тонкой очистки топли-

ва; 8 – воздухоочиститель; 9 – моноциклон; 10 – свеча накаливания; 11 – впускной

коллектор; 12 – выпускной коллектор; 13 – глушитель; 14 – форсунка; 15 – трубка от-

вода топлива в бак; 16 – головка цилиндров; 17 – турбокомпрессор; 18 – трубка

пневмокорректора; 19 – датчик индикатора засоренности воздухоочистителя

Рисунок 3.1.2 – Схема системы питания двигателя Д-245.5/245.5С («БЕЛАРУС-921/921.2»)
