98 1502-0000010 РЭ

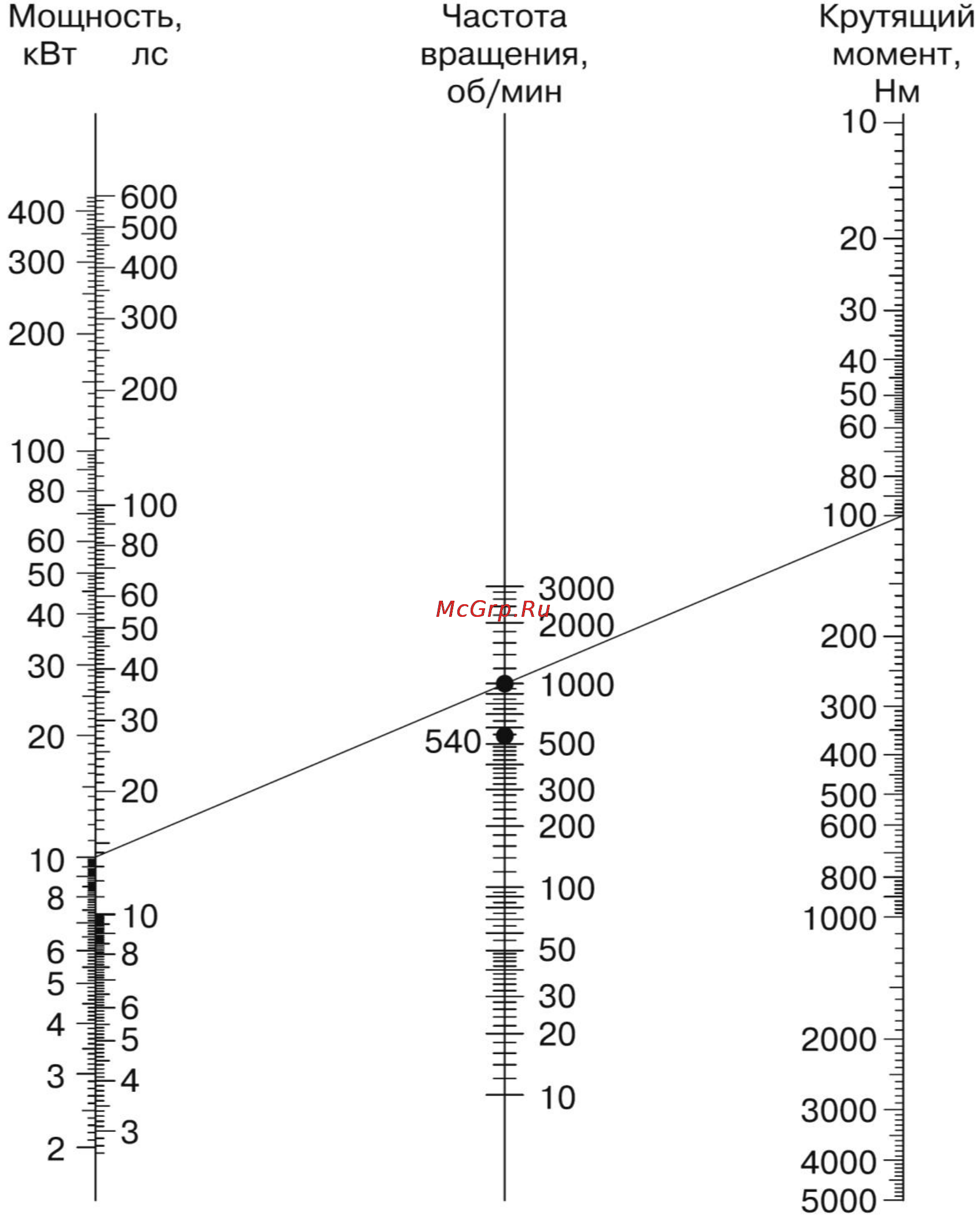

Рисунок 4.4 – Номограмма для определения крутящего момента на ВПМ
В целях исключения поломок ВОМ и ВПМ в ряде сельскохозяйственных
машин с активными рабочими органами применяются механические предохрани-
тельные муфты.
Функциональное назначение предохранительной муфты – автоматическое
прекращение передачи или ограничение величины передаваемого крутящего мо-
мента от ВОМ к ВПМ при перегрузках, вызванных большими пусковыми момен-
