Беларус 1502 [18/238] Рисунок 1 трактор гусеничный беларус 1502 и его модификации

18 1502-0000010 РЭ

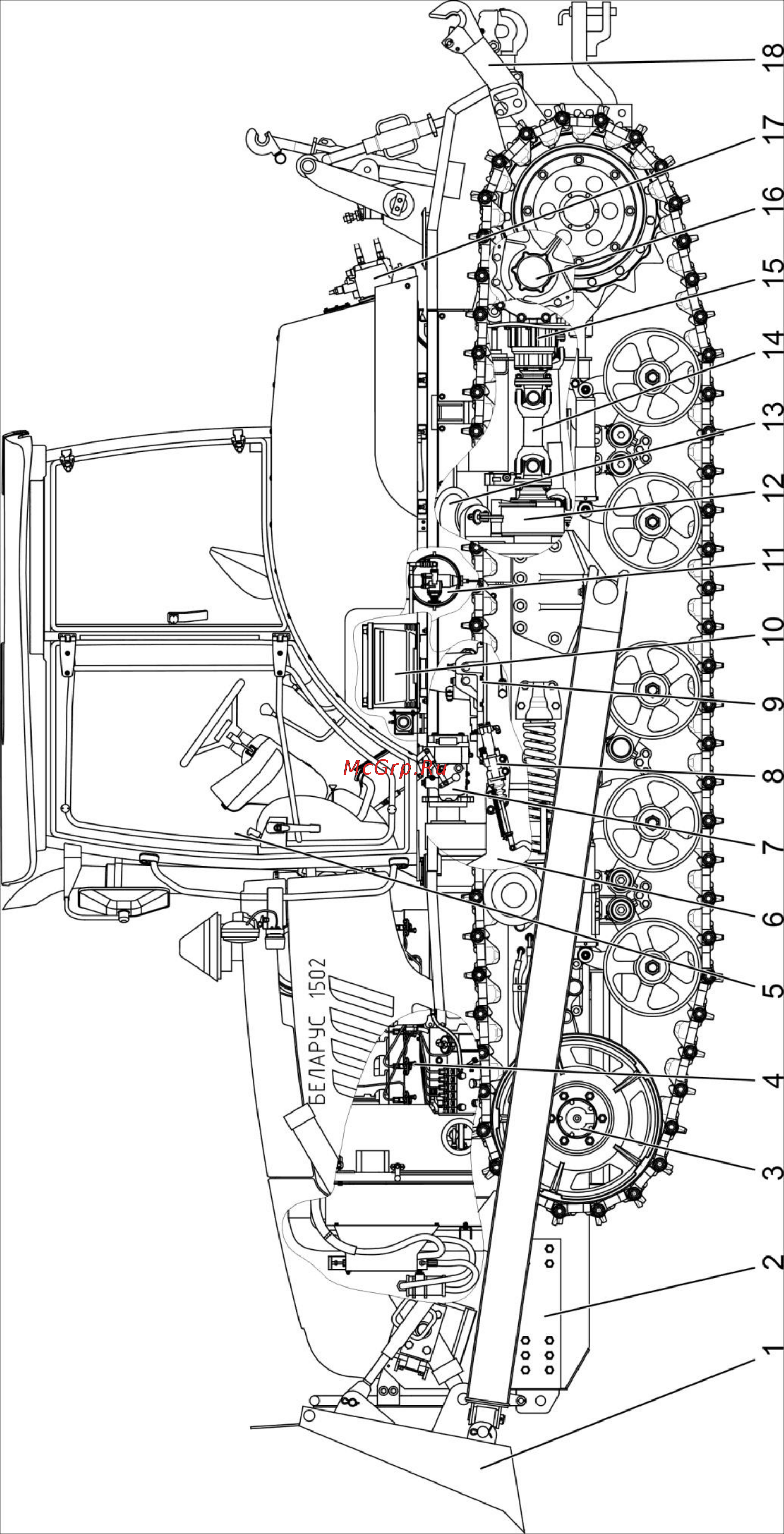

1 – отвал; 2 – рама; 3 – ходовая система; 4 – двигатель; 5 – кабина;6 – корпус муфты сцепления; 7 – ГСП; 8 – привод муфты сцепле-

ния; 9 – КП; 10 –электрооборудование; 11 – пневмосистема; 12 – механизм поворота; 13 – тормозная система;14 – карданный вал;

15 – задний мост; 16 – конечная передача; 17 – гидравлическая система; 18 – навесное устройство

Рисунок 1.1– Трактор гусеничный «БЕЛАРУС» 1502 и его модификации
