– установить трактор на ровной горизонтальной площадке перпендикулярно к

экрану на расстоянии 10 м от него до рассеивателей передних фар, причем продоль-

ная плоскость симметрии трактора должна пересекаться с экраном по линии F-F

;

– включить ближний свет и отрегулировать сначала положение одной фары

(закрыть другую темной тканью), потом другую, предварительно ослабив их

крепление на кронштейне.

Свет фары считается отрегулированным, если центр светового пятна на

экране соответствует изображенному на рисунке 5.56, а световые пятна от обеих

фар находятся на одинаковой высоте.

А-А – линия центров фар; D-D – линия центров световых пятен; F-F

– линия

симметрии экрана; В-В

– вертикальная ось светового пятна левой фары;

Е-Е

– вертикальная ось светового пятна правой фары; С – расстояние между цен-

трами выносных фар; h – расстояние от опорной поверхности до центра вынос-

ных фар

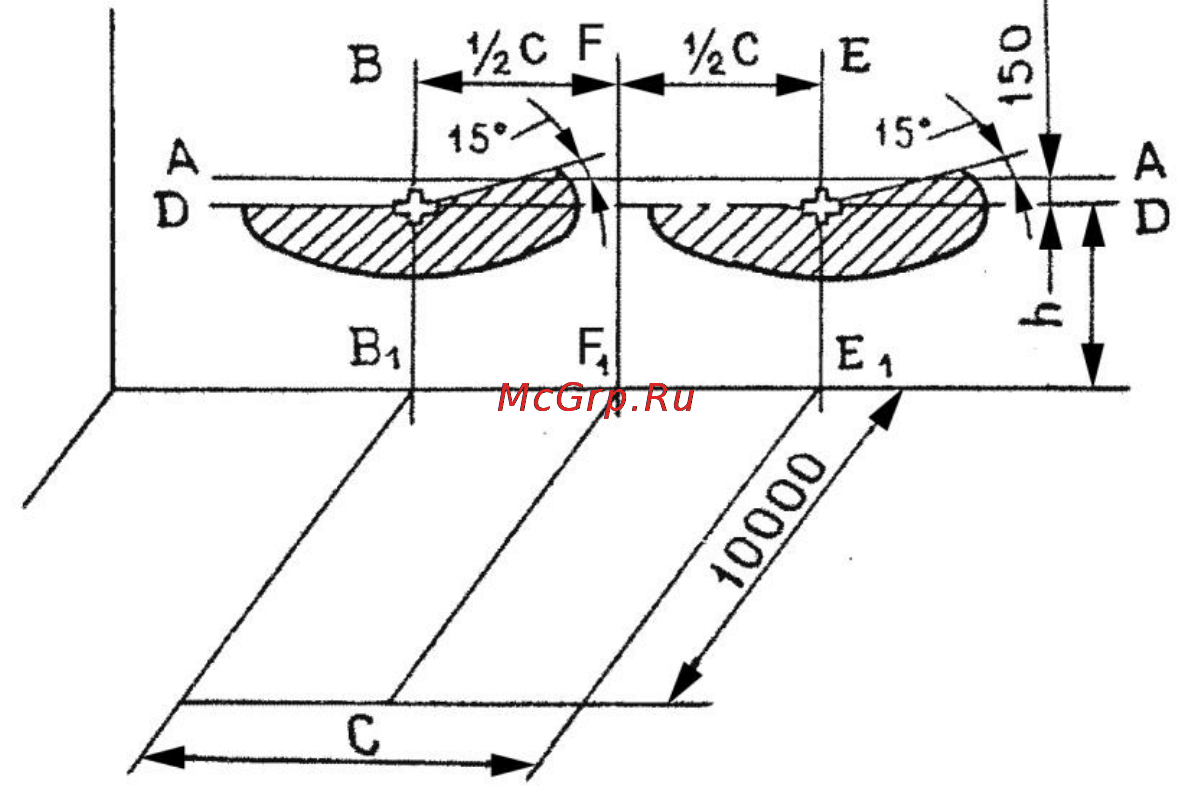

Рисунок 5.56 – Схема регулировки дорожных фар

5.3.22 Обслуживание системы кондиционирования, отопления и вентиляции

Обслуживание системы кондиционирования, отопления и вентиляции про-

водится следующим образом:

а) проверку состояния шлангов системы кондиционирования, отопления и

вентиляции производить ежесменно в соответствии с 5.3.1.3. Шланги кондицио-

нера должны быть четко зафиксированы стяжными хомутами. Не допускается со-

прикосновения шлангов с движущимися частями трактора;
