Беларус 1502 [175/238] Промывка сетчатого фильтра гидросистемы трансмиссии

1502-0000010 РЭ 171

5.3.14.5 Промывка сетчатого фильтра гидросистемы трансмиссии

Промывку сетчатого фильтра 2 (рисунок 5.32) гидросистемы трансмиссии

производить по окончании обкатки и далее через каждые 250 ч работы двигателя.

Для обеспечения доступа к фильтру необходимо ослабить гусеницы, снять

крыло 1 и зашивку 2 (рисунок 5.33).

Для промывки фильтра необходимо:

– открутить болты 12 (рисунок 5.34) и повернуть на бок корпус фильтра;

– отвинтить крышку 1, из корпуса фильтра допускается утечка масла до 150 мл;

– извлечь фильтр в сборе за скобу 3;

– снять пружину 11;

– разобрать фильтр, свинчивая поочередно гайку 2 и скобу 3;

– снять шайбу 4, пружину 7, поршень 6, уплотнительное кольцо 8 и филь-

трующие элементы 9;

– промыть фильтрующие элементы до полного удаления загрязнений;

ВНИМАНИЕ: ПОВРЕЖДЕННЫЕ ФИЛЬТРУЮЩИЕ ЭЛЕМЕНТЫ НЕОБ-

ХОДИМО ЗАМЕНИТЬ!

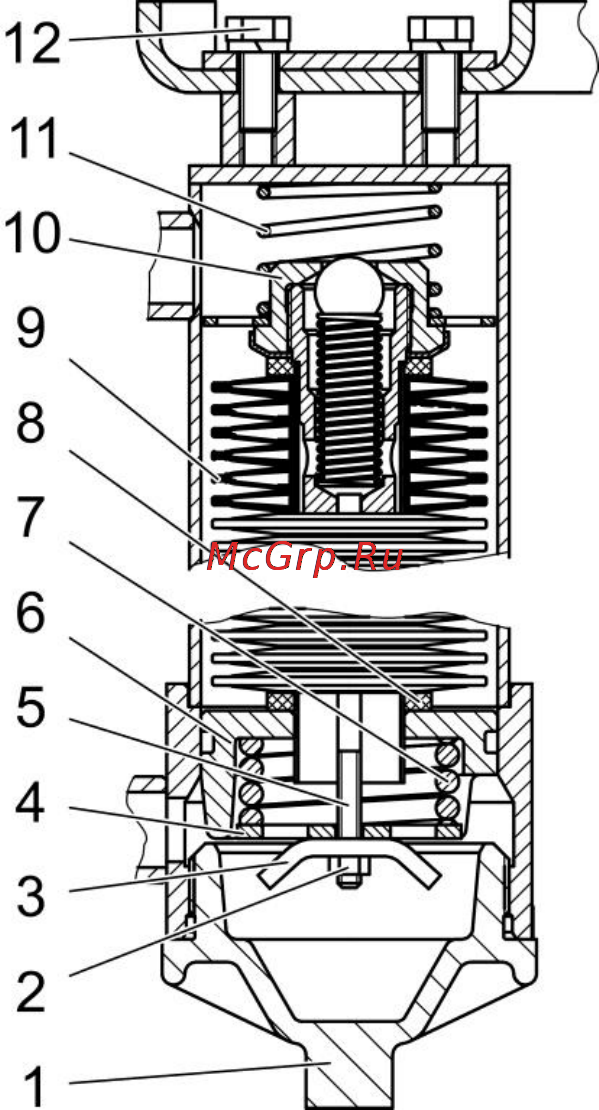

1 – крышка; 2 – гайка; 3 – скоба; 4 – шайба; 5 – шпилька; 6 – поршень; 7 –пружина;

8 – кольцо; 9 – фильтрующий элемент; 10 – корпус; 11 – пружина; 12 – болт

Рисунок 5.34 – Сетчатый фильтр гидросистемы трансмиссии
