192 1502-0000010 РЭ

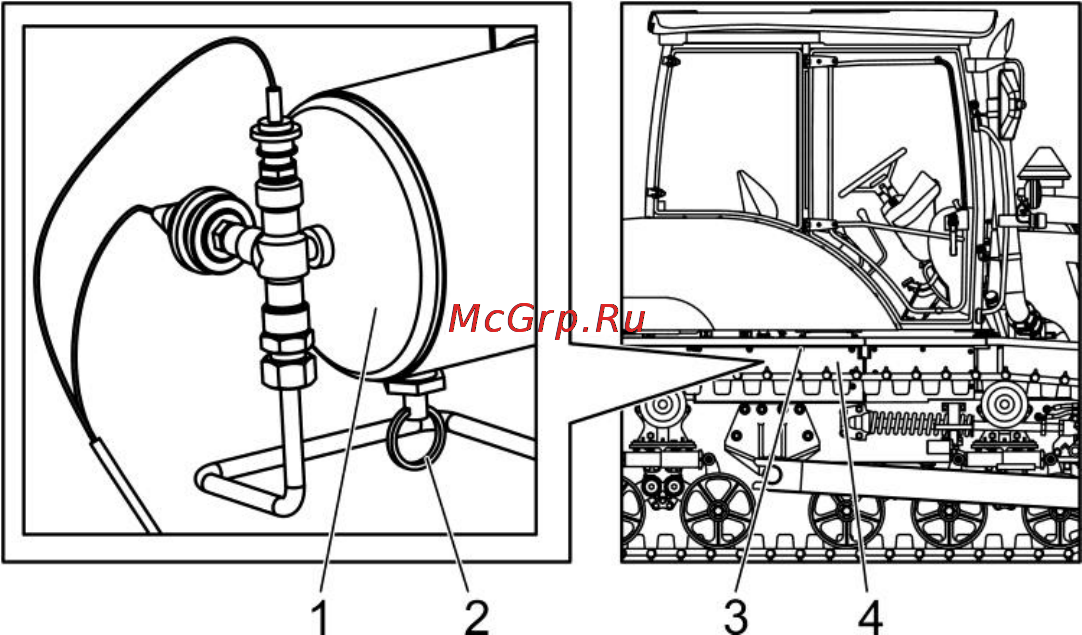

1 – ресивер; 2 – кольцо спускного клапана; 3 – болт; 4 – зашивка

Рисунок 5.52 – Слив конденсата из ресивера

5.3.20.3 Промывка фильтра регулятора давления пневмосистемы

Промывку фильтра регулятора давления пневмосистемы производить через

500 ч работы двигателя.

Примечание – Операцию очистки фильтра регулятора давления воздуха в

пневмосистеме выполнять только на регуляторе давления 80-3512010. Маркиров-

ка обозначения регулятора давления воздуха расположена на поверхности А (ри-

сунок 5.53) корпуса регулятора. На остальных регуляторах давления пневмоси-

стемы фильтр отсутствует.

Для промывки фильтра регулятора давления необходимо:

– снять давление воздуха в пневмосистеме (потянуть за кольцо спускного

клапана 2 (рисунок 5.52);

– ослабить натяжение гусениц;

– отвинтить болты с шайбами 1 и 3, снять зашивки 2 и 4 (рисунок 5.53);

– рекомендуется снять регулятор давления, для чего ослабить хомут 15 и

отсоединить трубопровод 16, отпустить гайку 18 и вывернуть штуцер 17;

– отвинтить болты 5 с шайбами 6, снять крышку с гайкой 7 и прокладкой 8,

толкатель с кольцом 9, пружину 10;

– извлечь фильтр 12 с кольцом 11 и прокладкой 13, промыть его в моющем

растворе, продуть сжатым воздухом и просушить;

– проверить состояние рабочей поверхности клапана отбора воздуха (толка-

тель с кольцом 9 и крышка с гайкой 7);

– собрать регулятор давления и установить зашивки.
