1502-0000010 РЭ 159

Проверку натяжения ремней рекомендуется производить с помощью

устройства КИ-8920 в следующем порядке (рисунок 5.24):

– привести устройство в исходное положение, для чего установить кнопкой

указатель нагрузки на ноль и раздвинуть подвижные элементы 2 и 3 так, чтобы их

нижние торцы находились на одном уровне;

– установить устройство сегментами на проверяемый ремень 1 в середине

пролета между шкивами, нажимать на корпус-ручку 6 и следить за показанием

указателя нагрузки 7;

– когда нагрузка на проверяемый ремень достигнет необходимое значение,

снять устройство и определить величину прогиба ремня по шкале 4, нанесенной

на сегментах.

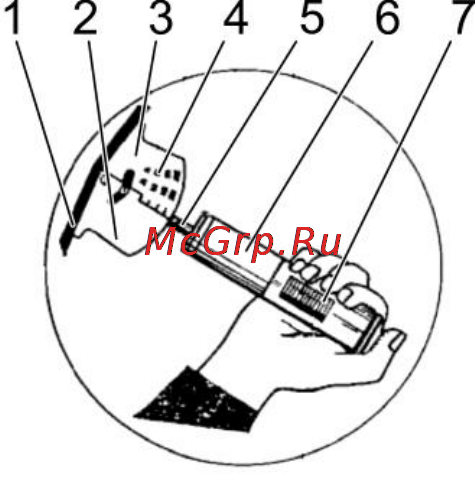

1 – ремень; 2, 3 – сегменты; 4 – шкала прогиба; 5 – шток; 6 – корпус-ручка;

7 – указатель нагрузки

Рисунок 5.24 – Устройство КИ-8920

5.3.10.1 Натяжение ремня генератора

Натяжение ремня привода генератора считается нормальным, если при при-

ложении нагрузки (40±2) Н в центральной части ветви «шкив коленчатого ва-

ла 10 – шкив генератора 2» (рисунок 5.25) стрела провисания находится в преде-

лах от 13 до 18 мм.

При необходимости регулировки натяжения ремня генератора выполнить

следующее:

– ослабить гайки болтов крепления лап генератора 1 и отвернуть гайку 3 ре-

гулировочного пальца 4;

– поворотом регулировочного пальца 4 отрегулировать натяжение ремня;

– затянуть гайку регулировочного пальца и гайки болтов крепления лап ге-

нератора.
