Беларус 1502 [165/238] Обслуживание турбокомпрессора

1502-0000010 РЭ 161

При необходимости регулировки натяжения ремня привода компрессора

кондиционера выполнить следующее:

– ослабить затяжки центрального болта 4 и болт фиксации натяжного шкива 3;

– поворотом натяжного шкива 3 отрегулировать натяжение ремня;

– затянуть центральный болт и болт фиксации натяжного шкива.

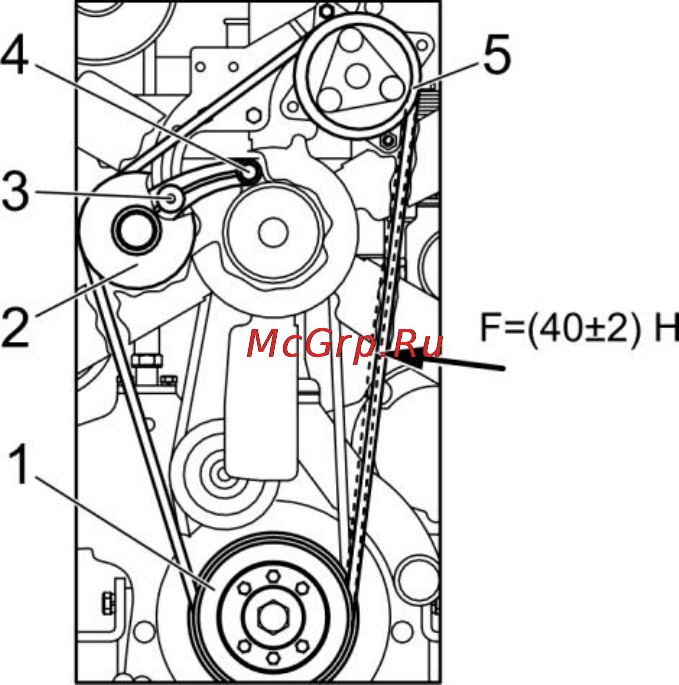

1 – шкив коленчатого вала; 2 – натяжной шкив;3 – болт фиксации натяжного шкива;

4 – центральный болт; 5 – шкив компрессора кондиционера; А – место измерения

натяжения ремня

Рисунок 5.26 – Проверка натяжения ремня привода компрессора кондиционера

5.3.11 Обслуживание турбокомпрессора

В процессе эксплуатации специального обслуживания турбокомпрессора не

требуется, разборка и ремонт не допускаются. Частичная или полная разборка, а

также ремонт возможны после съема турбокомпрессора с двигателя и только в

условиях специализированного предприятия.

Надежная и долговечная работа турбокомпрессора зависит от соблюдения

правил и периодичности технического обслуживания систем смазки и воздухо-

очистки двигателя, использовании типа масла, рекомендуемого заводом-

изготовителем, контроля давления масла в системе смазки, замены и очистки мас-

ляных и воздушных фильтров.

Поврежденные трубопроводы подачи и слива масла, а также воздухопрово-

ды подсоединения к турбокомпрессору должны немедленно заменяться. При за-

мене турбокомпрессора залить в маслоподводящее отверстие чистое моторное
