Динамометрический ключ 1802-3902100 (рисунок 5.50) оттарирован на кру-

тящий момент (500

+50

) Н·м (торец регулировочного винта 3 не выступает за рис-

ку 4). Для проведения тарировки после длительной эксплуатации ключа необхо-

димо открутить три винта 1, снять крышку 2 и при помощи регулировочного вин-

та отрегулировать требуемый момент затяжки.

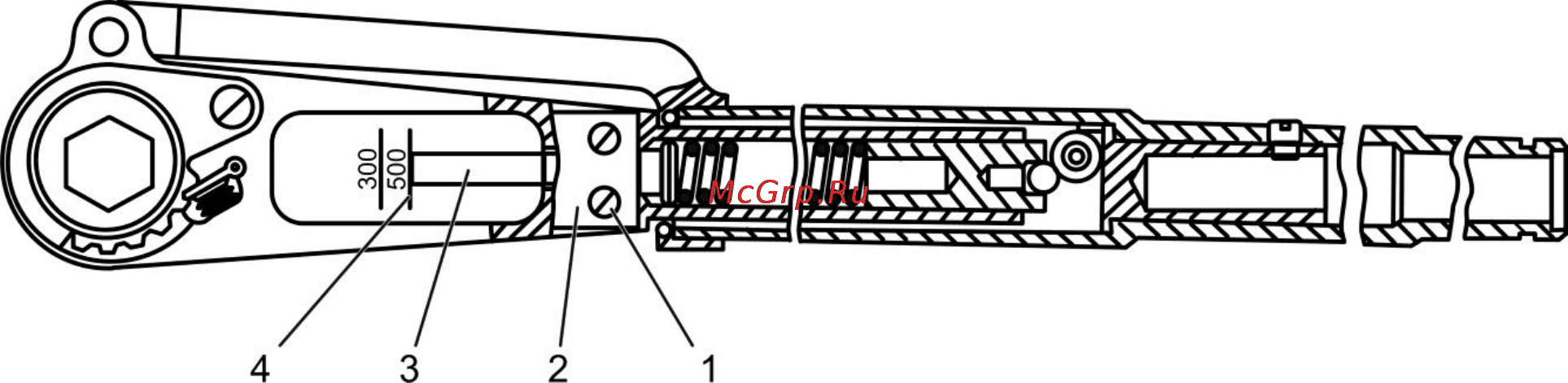

1 – винт; 2 – крышка; 3 – регулировочный винт; 4 – риска

Рисунок 5.50 – Динамометрический ключ

5.3.18.9 Монтаж и демонтаж гусеницы

Для демонтажа гусеницы необходимо:

– установить трактор на горизонтальной площадке и ослабить натяжение

гусениц;

– отвинтить гайку с наружной стороны пальца трака, расположенного меж-

ду пятым опорным катком и ведущим колесом;

– завинтить, вместо снятой гайки, гайку для выбивания пальцев гусеницы

(таблица 1.5) и выбить палец до утопания головки гайки в проушине трака;

– продолжить выбивание пальца при помощи монтажного пальца;

– извлечь монтажный палец из шарниров трака;

– запустить двигатель и, плавно продвигая трактор на диапазоне «А» с пер-

вой передачей вперед, стянуть верхнюю ветвь гусеницы с ведущего колеса, под-

держивающих катков и направляющего колеса.

Для монтажа гусеницы необходимо:

– уложить гусеницу перед первым катком так, чтобы траки были располо-

жены тремя проушинами вперед по ходу трактора;

– запустить двигатель, плавно наехать на гусеницу и остановить трактор

так, чтобы за пятым опорным катком находилось от двух до трех траков;
