– трос для натаскивания гусеницы (таблица 1.5) закрепить монтажным

пальцем 1 (рисунок 5.51) в проушинах первого трака гусеницы, уложить на под-

держивающих катках и один раз обернуть вокруг ступицы ведущего колеса в со-

ответствии с рисунком;

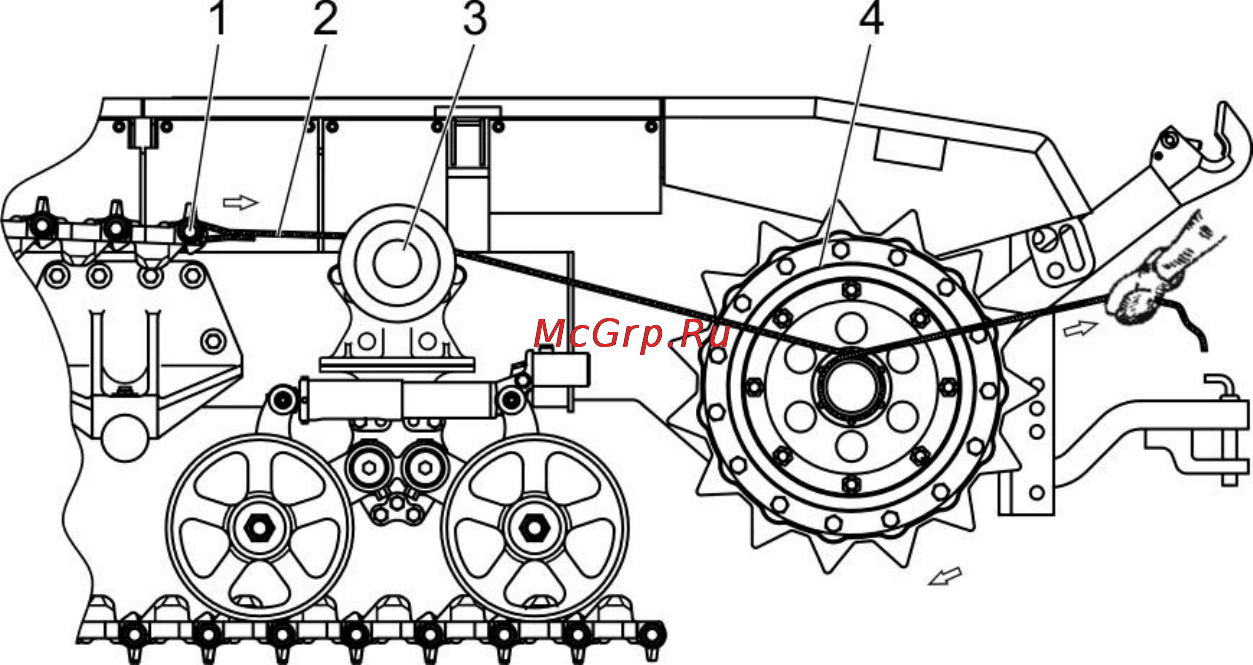

1 – монтажный палец; 2 – трос; 3 – поддерживающий каток; 4 – ведущее колесо

Рисунок 5.51 – Схема монтажа гусеницы

– снять соединительную планку с педалей тормозов, запустить двигатель,

нажать педаль тормоза со стороны не разъединенной гусеницы. Плавным поворо-

том рулевого колеса в сторону надеваемой гусеницы затянуть верхнюю ветвь до

зацепления от трех до четырех траков с ведущим колесом 4. При этом конец гусе-

ницы необходимо направлять ломом на поддерживающие катки 3, свободный ко-

нец троса натягивать для обеспечения его зацепления с ведущим колесом. Дотя-

нуть гусеницу до совпадения траков;

– включить стояночный тормоз и остановить двигатель;

– снять монтажный палец;

– выровнять гусеницу ломом так, чтобы проушины соединяемых траков

совпали, и соединить ее монтажным пальцем;

– штатный палец смазать графитной смазкой и установить вместо монтажного

пальца при помощи гайки для установки пальцев гусеницы и молотка;

– снять гайку для установки пальцев гусеницы. Установить штатные гайки и

затянуть динамометрическим ключом (5.3.18.8);

Выступание торцов пальца за торцы наружной проушины не допускается, за

торцы гаек – не более 4 мм;

– запустить двигатель и натянуть гусеницы.
