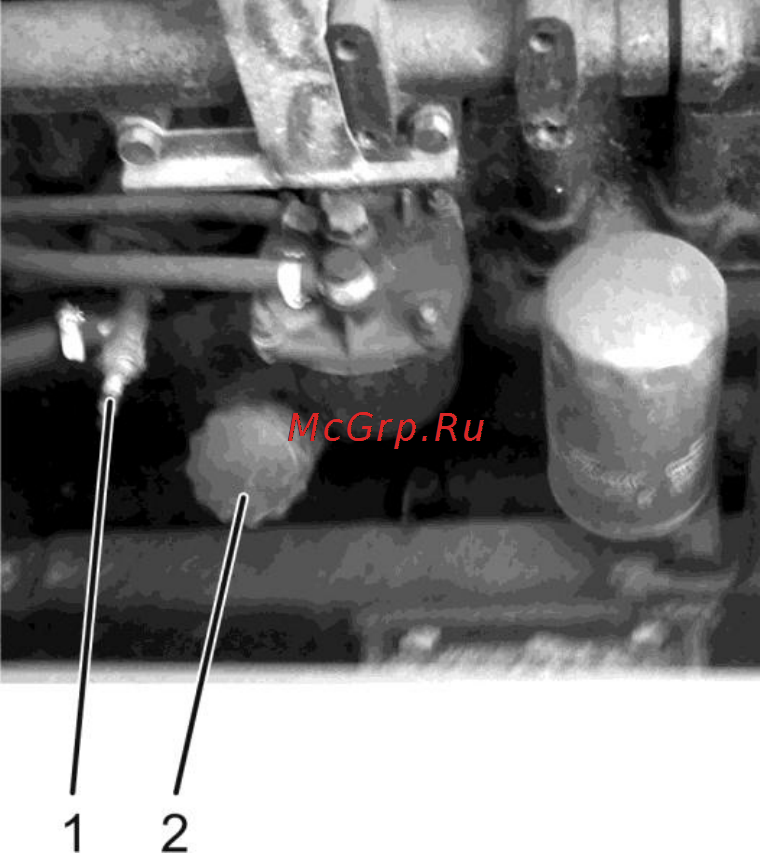

1 – запорный кран; 2 – пробка заливной горловины масла в двигатель

Рисунок 2.26 – Запорный кран на блоке цилиндров двигателя

Система вентиляции обеспечивает циркуляцию воздуха в кабине. Вентилятор

отопителя-охладителя засасывает свежий воздух снаружи через фильтры кабины и

прокачивает образующуюся смесь через радиатор, где она нагревается либо охла-

ждается в зависимости от включения отопительного контура либо системы конди-

ционирования соответственно и выбрасывается в салон через дефлекторы.

2.3 Электрооборудование

На тракторе установлено электрооборудование постоянного тока с номи-

нальным напряжением бортовой сети 12 В, соединено по однопроводной схеме

(функцию второго провода выполняют металлические части трактора (масса), с

которыми соединены отрицательные клеммы приборов).

Источниками электроэнергии на тракторе являются две соединенные парал-

лельно АКБ напряжением 12 В, емкостью 125 А·ч каждая и генератор переменно-

го тока со встроенным выпрямительным блоком и интегральным регулятором

напряжения 14 В, мощностью 1,5 кВт. АКБ установлены в защитный контейнер с

возможностью запирания на замок.

Включение и выключение питания бортовой сети (АКБ) производится вы-

ключателем АКБ 2 (рисунок 2.27) непосредственно нажатием на кнопку 3 или ди-

станционно клавишей выключателя 1 (рисунок 2.1).
