Беларус 1502 [164/238] Натяжение ремня привода водяного насоса

160 1502-0000010 РЭ

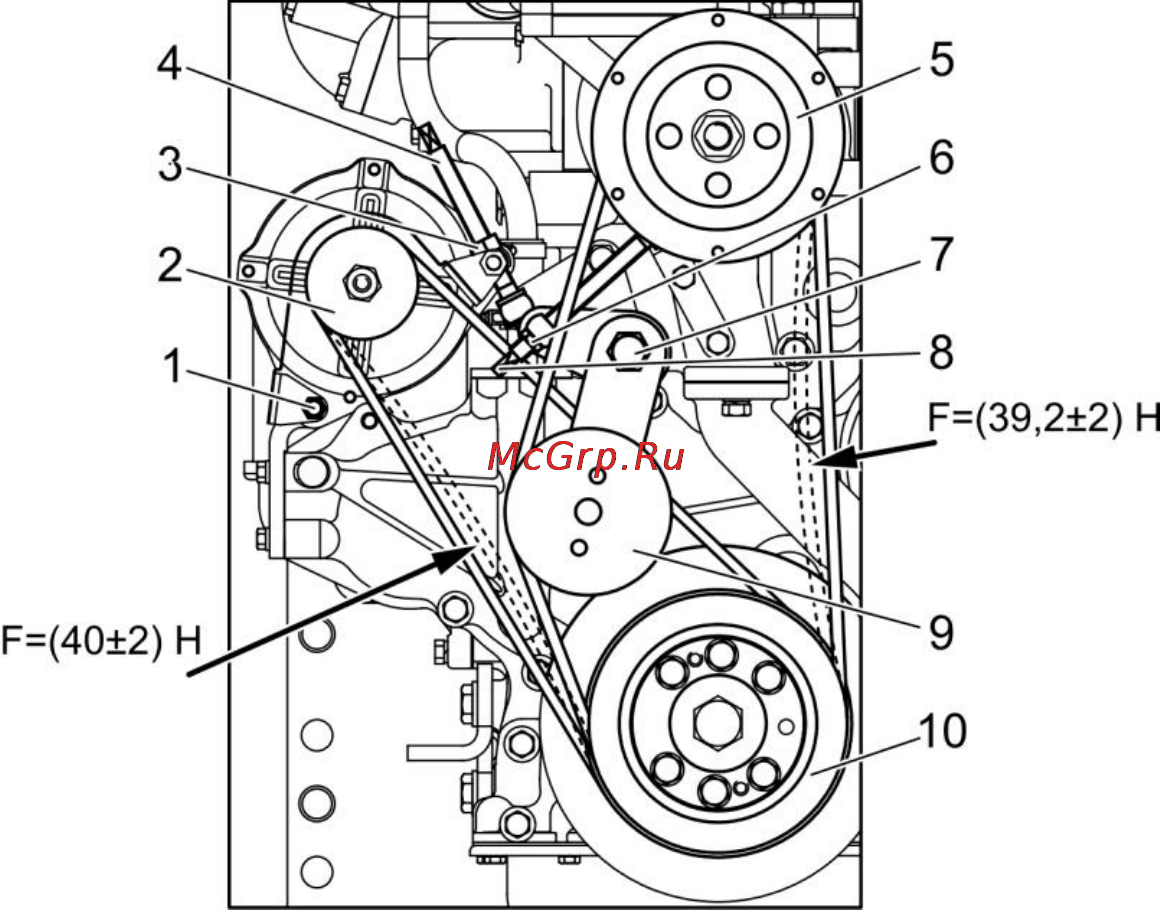

1 – болты с гайками крепления лап генератора; 2 – шкив генератора; 3, 6 – гайка;

4 – регулировочный палец; 5 – шкив водяного насоса; 7 – центральный болт;

8 – натяжной винт; 9 – натяжной шкив; 10 – шкив коленчатого вала

Рисунок 5.25 – Проверка натяжения ремней водяного насоса и генератора

5.3.10.2 Натяжение ремня привода водяного насоса

Натяжение ремня привода водяного насоса считается нормальным, если при

приложении нагрузки (39,2±2) Н в центральной части ветви «шкив коленчатого ва-

ла 10 – шкив водяного насоса 5» (рисунок 5.25) стрела провисания находится в

пределах от 9 мм до 18 мм.

При необходимости регулировки натяжения ремня привода водяного насоса

выполнить следующее:

– ослабить затяжку центрального болта 7 крепления натяжного шкива 9 и

гайку 6;

– поворотом натяжного винта 8 отрегулировать натяжение ремня;

– затянуть центральный болт и гайку.

5.3.10.3 Натяжение ремня привода компрессора кондиционера

Натяжение ремня привода компрессора кондиционера считается нормаль-

ным, если при приложении нагрузки (40±2) Н в центральной части ветви «шкив

коленчатого вала 10 – шкив компрессора кондиционера 5» (рисунок 5.26) стрела

провисания находится в пределах от 4 мм до 6 мм.
