110 1502-0000010 РЭ

Если один из пальцев толкателя не попадает в отверстие кронштейна, то

можно подрегулировать положение толкателя. Для этого необходимо отвинтить

гайку 8, вращая винт 7 совместить палец с отверстием в кронштейне.

Регулировку угла резания (наклона) отвала производить вращением раско-

сов 11 и 29, состоящих из винтов 2 и 9, трубы 3.

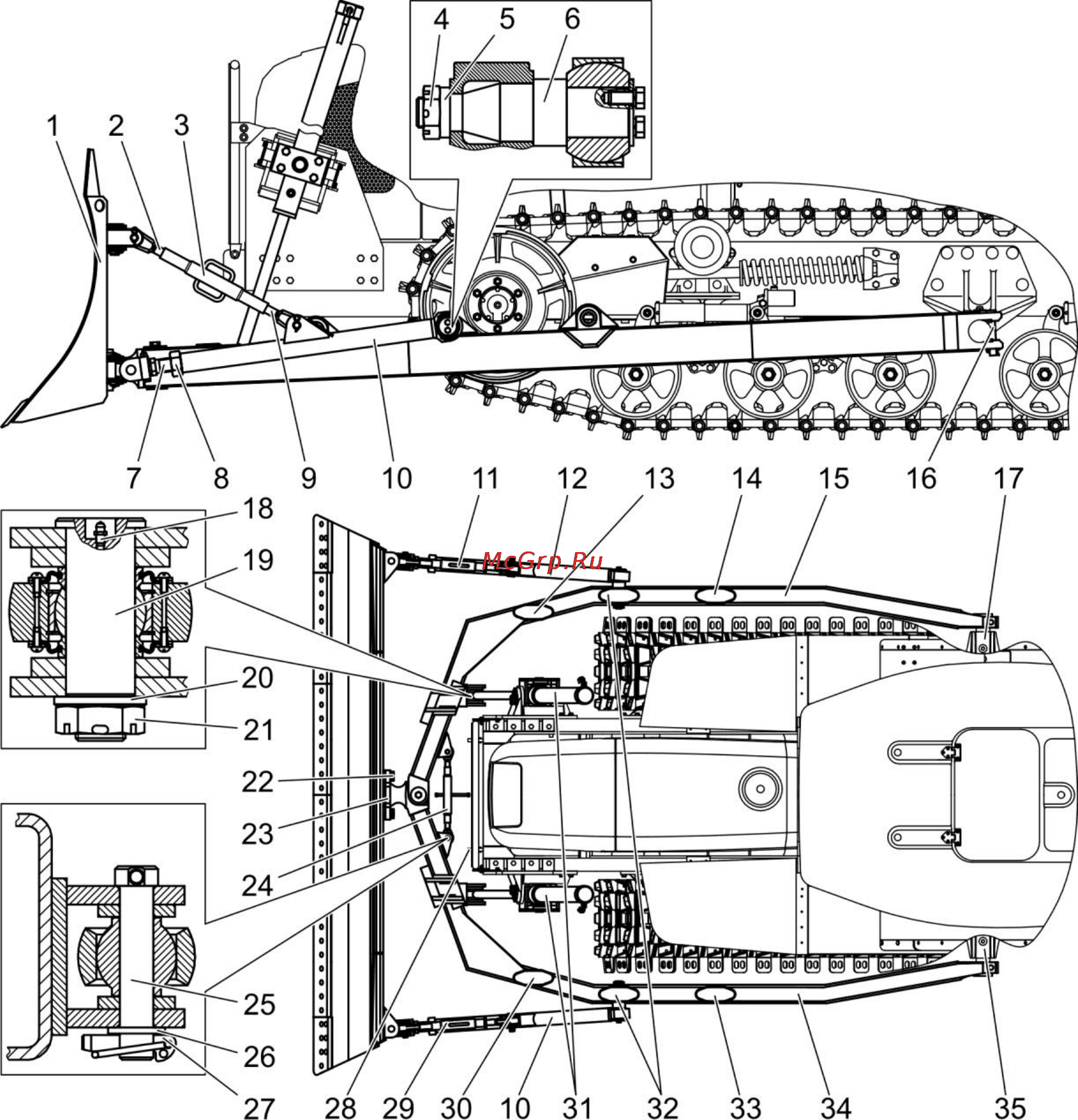

1 – поворотный отвал; 2, 7, 9 – винт; 3 – труба; 4, 8, 21 – гайка; 5, 20, 26 – шайба;

6, 16, 19 – палец; 10, 12 – толкатель; 11, 29 – раскос; 13, 14, 30, 32, 33 – кронштейн;

15, 34– толкающий брус; 17, 35 – цапфа;18 – масленка; 22 – болт с шайбой;

23 – крышка; 24 – верхняя тяга; 25 – палец; 27 – чека; 28 – брус; 31 – гидроцилиндры

Рисунок 4.10 – Поворотный отвал

4.10.4 Демонтаж, монтаж и регулировка прямого отвала

Рекомендуется демонтировать отвал с толкающими брусами.
