94 1502-0000010 РЭ

– вывинтить болты 3, снять пластину 2 и достать палец 1;

– вытянуть тяговый брус, перевернуть его на 180° и установить на место;

– установить палец, поставить пластину и завинтить болты.

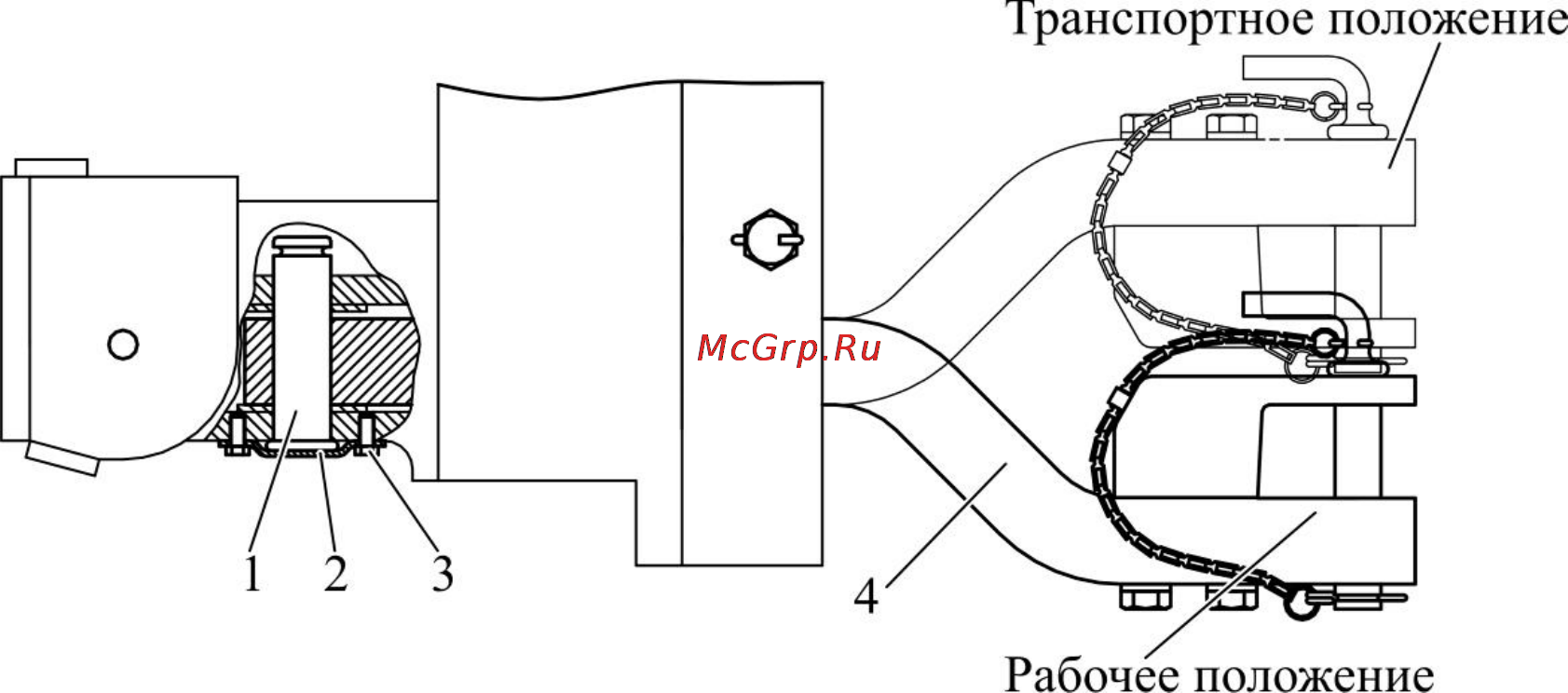

1 – палец; 2 – пластина; 3 – болт; 4 – тяговый брус

Рисунок 4.2 – Тяговый брус

4.5 Особенности использования гидравлической системы трактора

Гидравлическая система трактора обеспечивает возможность отбора РЖ для

работы агрегатируемых машин. При этом возможны следующие варианты:

– отбор РЖ гидравлическими цилиндрами (далее, гидроцилиндрами);

– восполнение объема РЖ в баке, вызванного заполнением полостей гидро-

цилиндров и арматуры машины обеспечивается после опробования функциониро-

вания гидросистем трактора с машиной;

– отбор РЖ для привода гидравлических моторов (далее, гидромоторы).

Подсоединения к трактору маслопроводов и рукавов высокого давления

меньшего диаметра (касается проходного сечения), чем на тракторе не допускает-

ся, так это приведет к преждевременному выходу насоса трактора и перегреву

РЖ.

ВНИМАНИЕ: ДЛЯ ОБЕСПЕЧЕНИЯ НЕОБХОДИМОЙ ЧАСТОТЫ ВРА-

ЩЕНИЯ ГИДРОМОТОРА АГРЕГАТИРУЕМЫХ МАШИН НЕОБХОДИМА

ОПРЕДЕЛЕННАЯ ПОДАЧА РЖ!
