5.2 Обеспечение доступа к составным частям трактора для технического об-

служивания

Перед проведением технического обслуживания необходимо снять бокови-

ны 10, 18 (рисунок 5.2), открыть, затем зафиксировать капот 6. Для доступа к уз-

лам, находящимся под маской 1, необходимо при закрытом капоте 6 открыть, за-

тем зафиксировать маску 1.

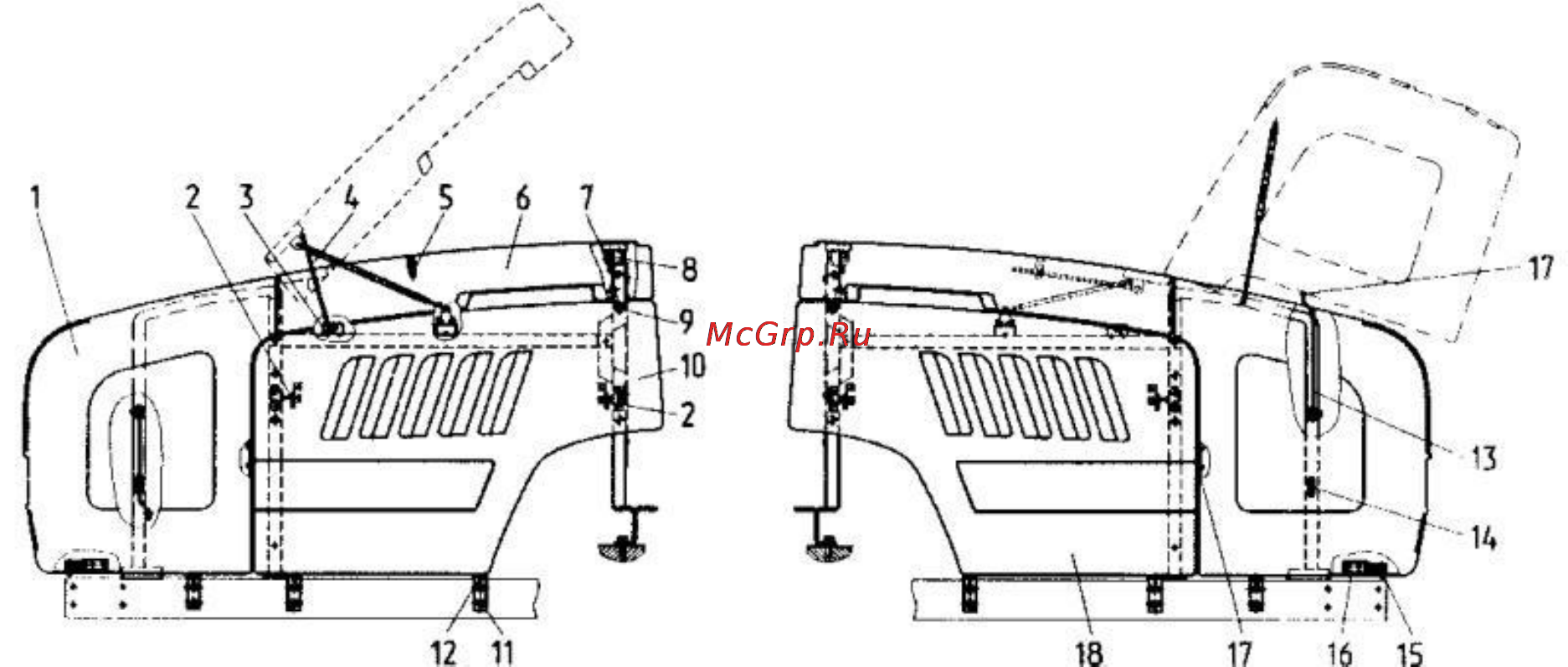

1 – маска; 2 – замок; 3 – кронштейн; 4 – тяга; 5 – зажим; 6 – капот; 7 – скоба;

8 – замок; 9 – рукоятка троса управления; 10 – боковина; 11 – опора; 12 – фиксатор.

13 – тяга; 14 – зажим; 15 – упор; 16 – зажим; 17 – пластина; 18 – боковина.

Рисунок 5.2 – Открывание и закрывание капота и маски

Для снятия боковин 10, 18 необходимо выполнить следующее:

– открыть четыре замка 2;

– освободить фиксаторы 12 из опоры 11;

– снять боковины 10, 18.

Для открывания капота 6 необходимо выполнить следующее:

– потянув рукоятку троса управления 9 освободить скобу 7 от зацепления с

замком 8;

– поднять капот 6;

– зафиксировать его в открытом положении посредством тяги 4 в крон-

штейне 3;

– убедиться в том, что капот 6 надежно зафиксирован в поднятом положении.

Для открывания маски 1 необходимо выполнить следующее:
