1502-0000010 РЭ 135

– потянуть маску 1 вперед на себя для освобождения упоров 15 от зажима 16;

– поднять маску 1;

– зафиксировать ее в открытом положении посредством тяги 13 в пластине 17;

– убедится в том, что маска 1 надежно зафиксирована в поднятом положении.

ВНИМАНИЕ: ЗАПРЕЩАЕТСЯ ОТКРЫВАТЬ МАСКУ И КАПОТ ОДНО-

ВРЕМЕННО!

Для закрытия капота необходимо выполнить следующее:

– слегка поднять капот 6, чтобы освободить тягу 4 из кронштейна 3;

– закрепить тягу 4 в зажиме 5;

– опустить капот 6 в нижнее положение до характерного щелчка (срабаты-

вания замка 2).

Для закрытия маски 1 необходимо выполнить следующее:

– слегка поднять маску 1, чтобы освободить тягу 13 из пластины 17;

– закрепить тягу 13 в зажиме 14;

– опустить маску 1 в нижнее положение до характерного щелчка (защелки-

вания упоров 15 в зажиме 16).

Для установки боковин 10, 18 необходимо выполнить следующее:

– установить фиксаторы 12 в опоры 11;

– закрепить боковины 10, 18 посредством замков 2.

Для облегчения доступа к узлам и агрегатам трактора при техническом об-

служивании и ремонте днище трактора оснащено люками 2 – 6 (рисунок 5.3):

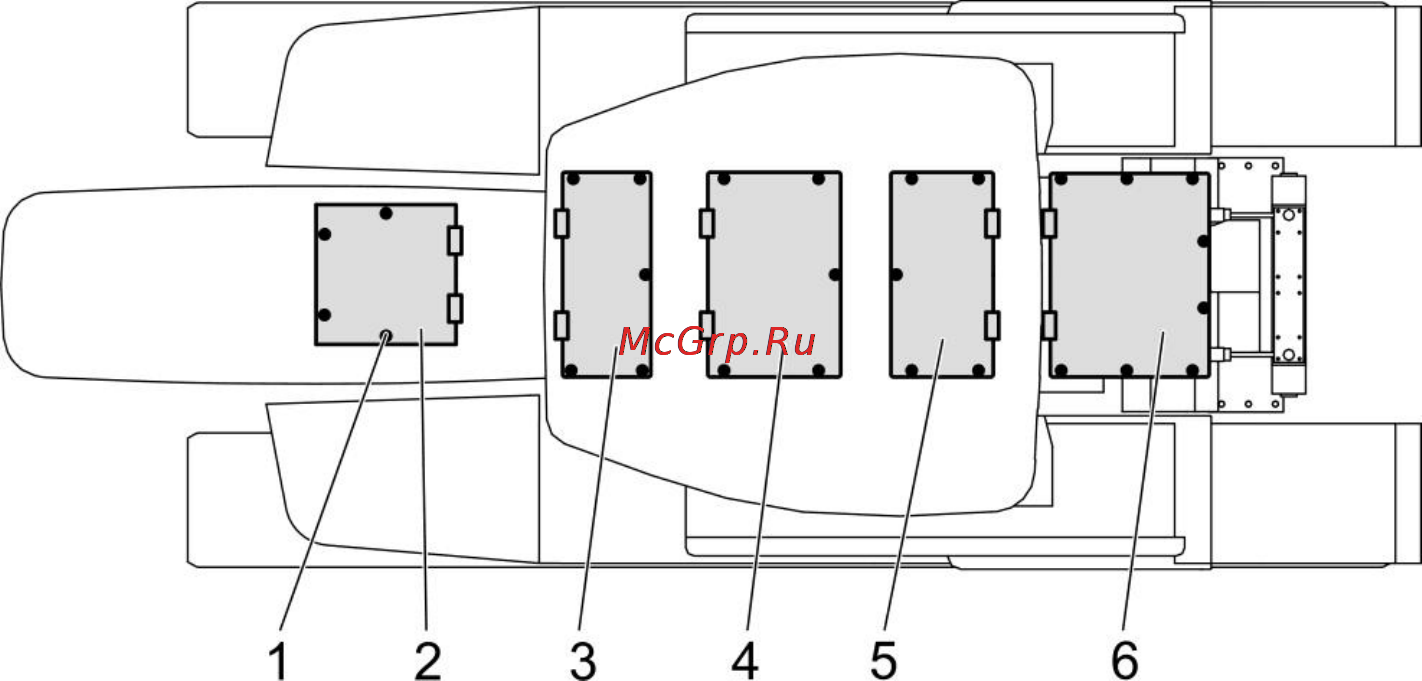

1 – болт с шайбой; 2, 3, 4, 5, 6 – люк

Рисунок 5.3 – Расположение люков днища трактора
