5.3.18.3 Смазка подшипников поддерживающих катков

Смазку подшипников четырех поддерживающих катков 2 (рисунок 5.46) про-

изводить через каждые 1000 ч работы двигателя в следующей последовательности:

– выкрутить болты 1 и пробку 3;

– нагнетать шприцем смазку, указанную в таблице 5.2, до появления ее из

зазоров крышки 4.

– закрутить пробку и болты.

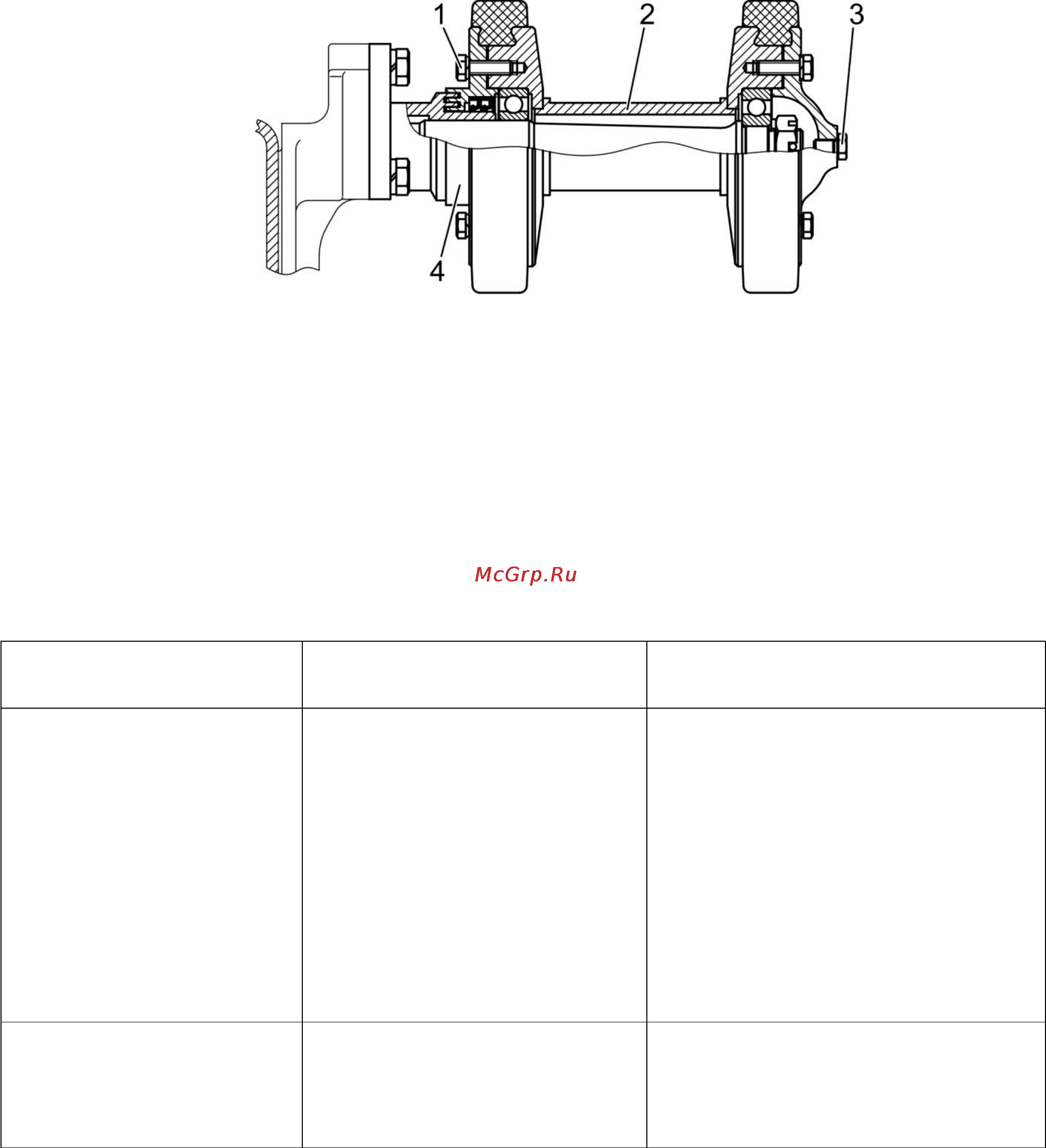

1 – болт; 2 – поддерживающий каток; 3 – пробка; 4 – крышка

Рисунок 5.46 – Смазка подшипников поддерживающего катка

5.3.18.4 Определение состояния износа узлов гусеничного движителя

Определение состояния износа узлов гусеничного движителя производить

через каждые 500 ч работы двигателя в соответствии с таблицей 5.5.

Продолжение таблицы 5.5

Узел

Показатель критического

состояния

Метод устранения

Диск направляющего ко-

леса (рисунок 5.45):

– износ опорной по-

верхности

Диаметр диска (размер А) ме-

нее 675 мм

Диск заменить

– износ боковых по-

верхностей

Толщины стенок наружного и

внутреннего дисков (раз-

мер Б) менее 6 мм с обеих

сторон

– Если толщина стенки наружного

и внутреннего диска менее 6 мм,

диски следует поменять местами

– Диски заменить

Для замены диска необходимо

снять гусеницу и открутить гайки 1

Опорный каток:

– износ опорной по-

верхности

Диаметр катка (размер В) ме-

нее 380 мм

Каток заменить

Таблица 5.5 – Критические состояния износа гусеничного движителя
