Беларус 1502 [159/238] Проверка затяжки болтов крепления головок цилиндров

1502-0000010 РЭ 155

1) впускные клапаны –

05,0

10,0

25,0

мм;

2) выпускные клапаны –

05,0

10,0

45,0

мм.

Для регулировки зазора отпустить контргайку 2 (рисунок 5.22) регулиро-

вочного винта 3 и, вворачивая или выворачивая винт, установить между бойком

коромысла и торцом стержня клапана необходимый зазор по пластинам 1 из ком-

плекта ЗИП двигателя.

После установки зазора затянуть контргайку и снова проверить зазор щу-

пом, проворачивая штангу.

По окончании регулировки зазора в клапанах установить на место колпаки

крышек головок цилиндров.

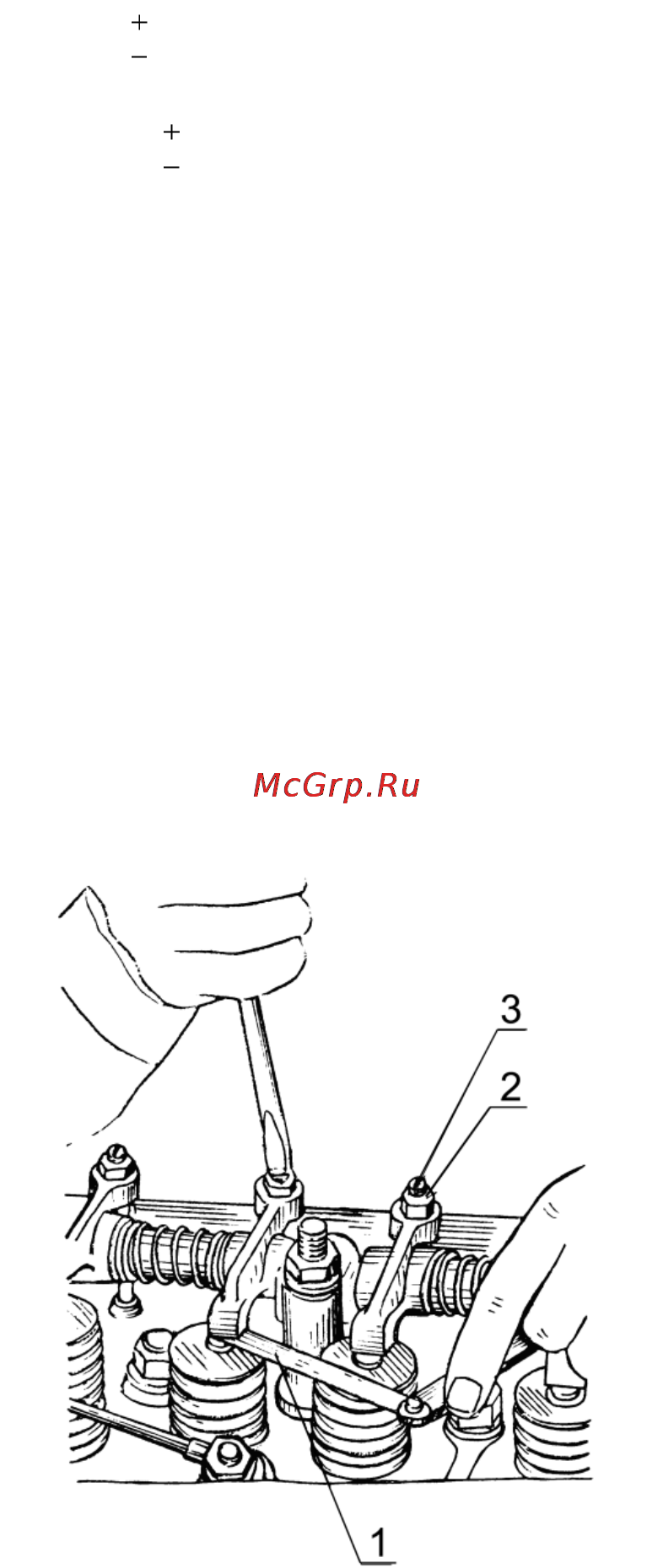

1 – пластина; 2 – контргайка; 3 – регулировочный винт

Рисунок 5.22 – Регулировка зазора в клапанах

5.3.7 Проверка затяжки болтов крепления головок цилиндров

Затяжку болтов производить по окончании обкатки и через 1000 ч на про-

гретом двигателе в следующей последовательности:

– снять колпаки и крышки головок цилиндров;

– снять оси коромысел с коромыслами и стойками;

– динамометрическим ключом проверить затяжку всех болтов крепления

головок цилиндров, в последовательности, указанной на рисунке 5.23, предвари-

тельно отпустить их на 1/6 оборота и затянуть крутящим моментом (200±10) Н·м;
