1502-0000010 РЭ 59

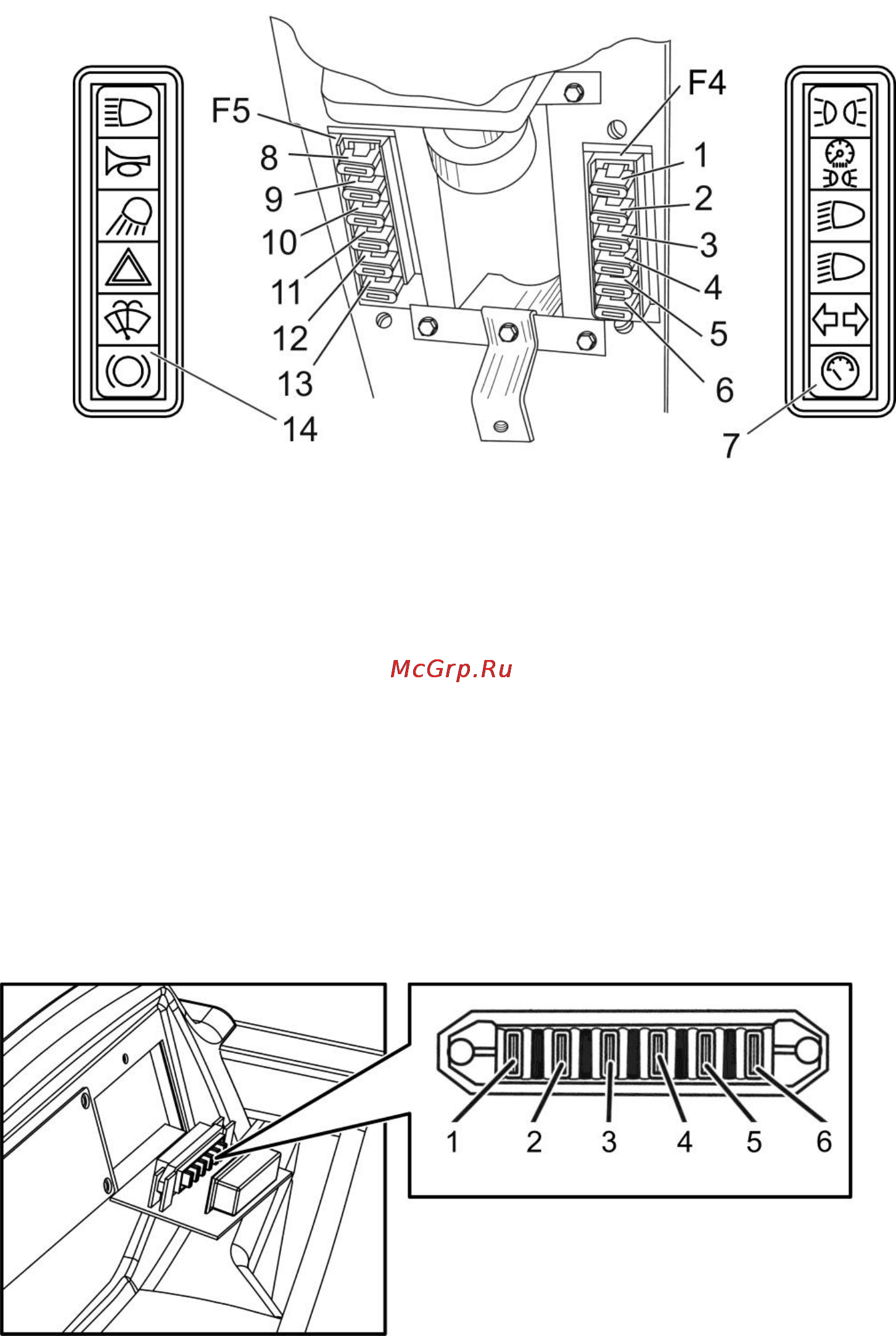

1 – левые габаритные огни (7,5 А); 2 – правые габаритные огни и освещение приборов

(15 А); 3 – ближний свет левой дорожной фары (7,5 А); 4 – ближний свет правой до-

рожной фары (7,5 А); 5 – прерыватель указателей поворотов (7,5 А); 6 – питание при-

боров, датчики скорости, датчик скорости ВОМ (15 А); 7, 14 – крышка с информаци-

онной табличкой; 8 – дальний свет (25 А); 9, 13 – не задействован;

10 – дополнительное гнездо семиштырьковой розетки для подключения переносной

лампы (25 А); 11 – аварийная световая сигнализация (15 А); 12 – стеклоочиститель пе-

реднего стекла (15 А)

Рисунок 2.32 – Блоки плавких предохранителей F4 и F5

е) в правом боковом щитке смонтирован блок плавких предохранителей

F (рисунок 2.33).

1 – датчик аварийного уровня масла в КП (25 А); 2 – джойстик и гидрораспредели-

тель гидросистемы трактора (7,5 А); 3 – маслозакачивающий насос (25 А);

4, 5, 6 – не задействован

Рисунок 2.33 – Блок плавких предохранителей F

Чтобы избежать обгорания электропроводки, никогда не применять предо-

хранители более высокого номинала по силе тока, чем указано выше. Если предо-

хранитель часто сгорает, установить причину и устранить неисправность.
