б) слева под капотом на релейной коробке расположен блок плавких предо-

хранителей F3 (рисунок 2.30);

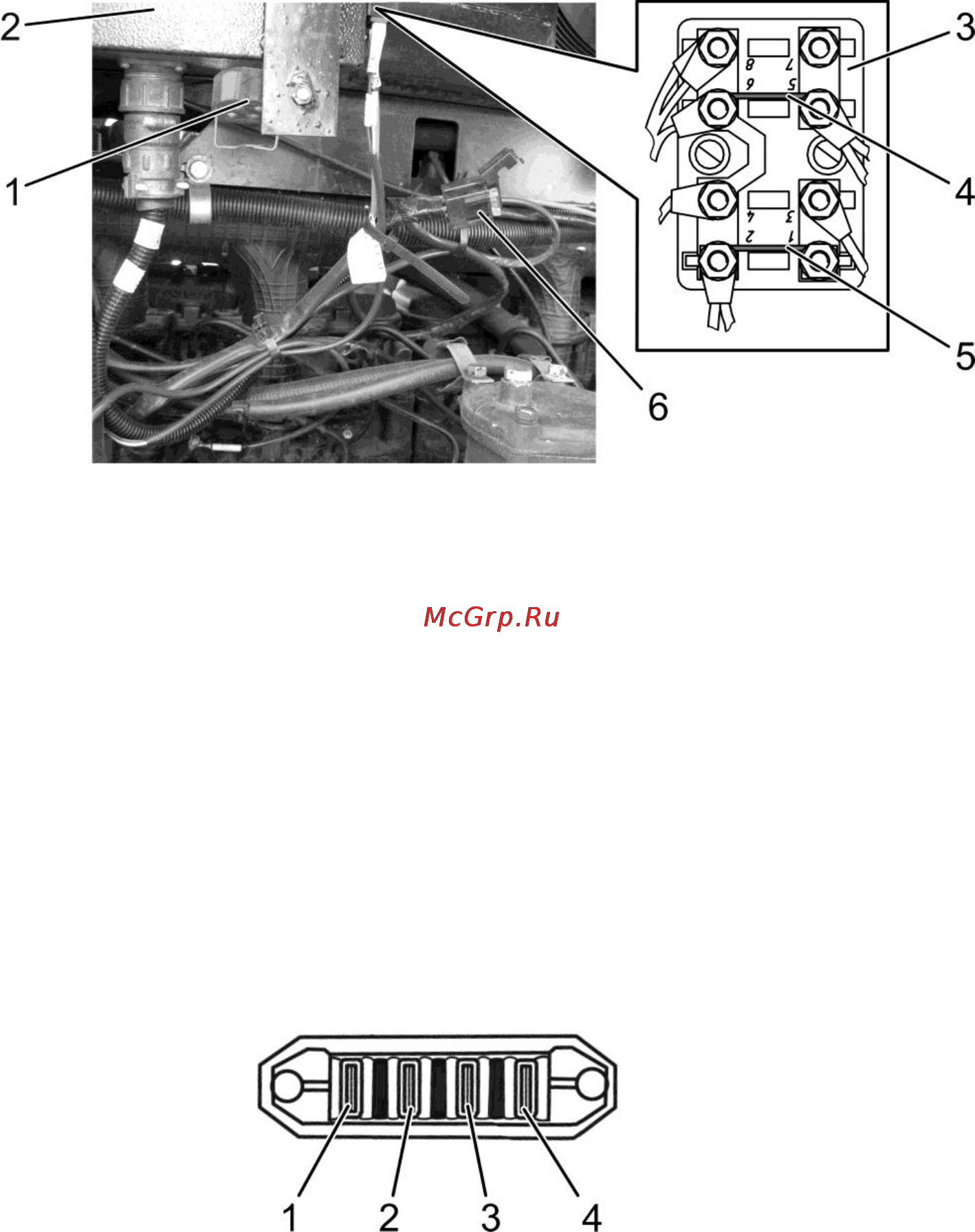

1 – розетка для подключения переносной лампы; 2 – релейная коробка; 3 – блок плав-

ких предохранителей F3; 4 – зарядка АКБ (80 А); 5 – питание бортовой сети (60 А);

6 – предохранители свечей накаливания (25 А)

Рисунок 2.30 – Блок плавких предохранителей F3 и предохранители

свечей накаливания

в) предохранители свечей накаливания FU2 и FU3 25 А встроены в провода,

питающие свечи накаливания;

г) в релейной коробке расположен блок плавких предохранителей F2 (рису-

нок 2.31);

1 – вентилятор охлаждения РЖ ГСП (25 А); 2 – звуковой сигнал, розетка перенос-

ки (15 А); 3 – лампы стоп-сигналов (15 А); 4 – не задействован

Рисунок 2.31 – Блок плавких предохранителей F2

д) под рулевой колонкой смонтированы блоки предохранителей F4 и

F5 (рисунок 2.32), закрытые крышками с информационными табличками 7 и 14

соответственно;
