4.3 Навесное устройство

Навесное трехточечное устройство трактора выполнено по ГОСТ 10677-2001

по схеме НУ-3, обеспечивает агрегатирование следующих типов машин и орудий:

– навесных при трехточечной навеске (верхняя и нижние тяги);

– полунавесных (нижние тяги).

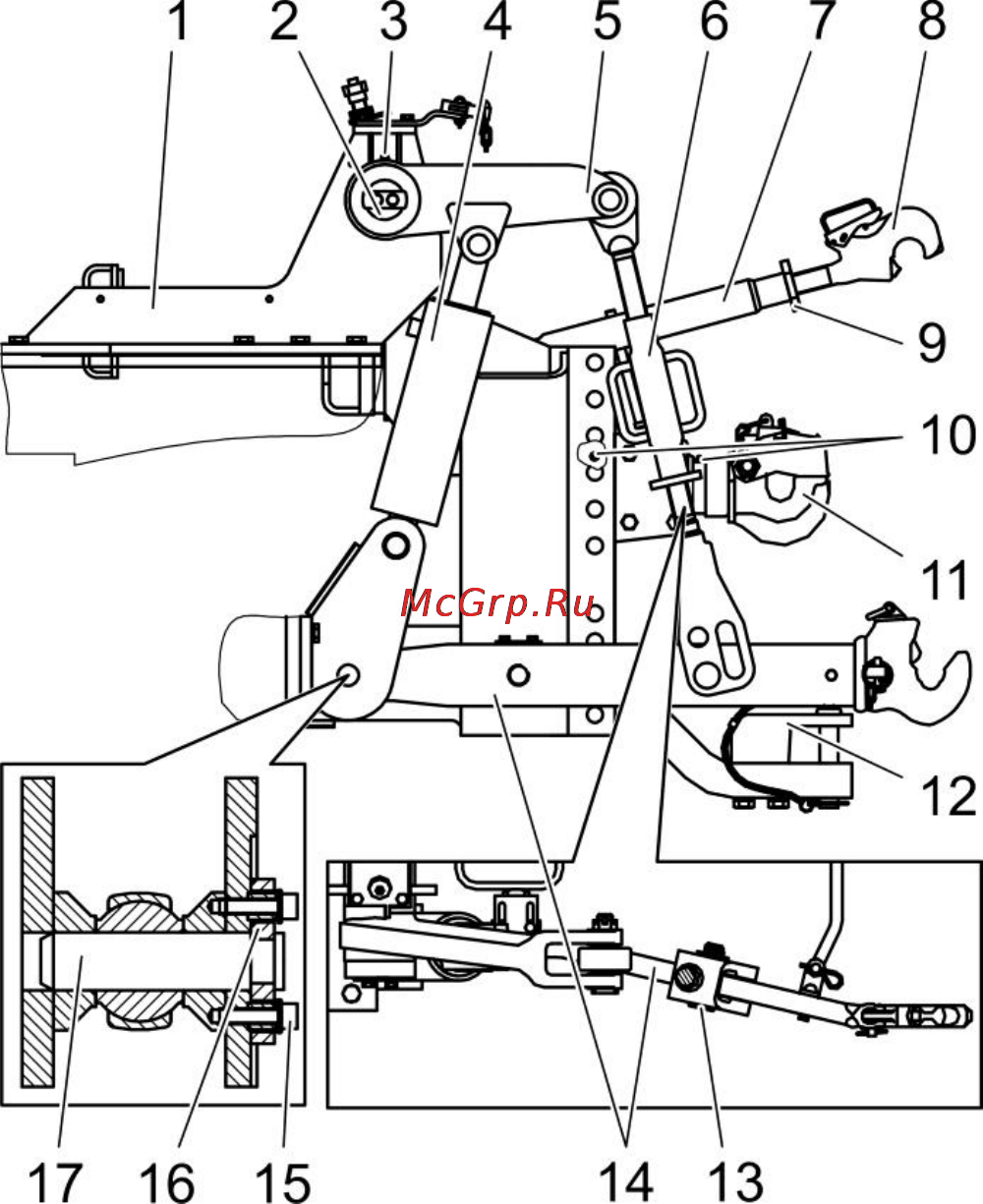

1 – кронштейн; 2 – вал; 3, 10 – масленка; 4 – гидроцилиндр; 5 – рычаг; 6 – раскос;

7 – верхняя тяга; 8 – винт; 9 – гайка; 11 – крюк; 12 – тяговый брус; 13 – палец;

14 – нижняя тяга; 15 – винт; 16 – скоба; 17 – палец

Рисунок 4.1 – Навесное и тягово-сцепные устройства

Перед установкой навесных и полунавесных машин на навесное устройство

необходимо установить шарниры W1522-4605558 из комплекта ЗИП в нижние тя-

ги 14 (рисунок 4.1).

Для обеспечения требуемого положения машины предусмотрены следую-

щие регулировки в вертикальной и горизонтальной плоскостях с помощью верх-

ней тяги и раскосов:

а) изменение длины верхней тяги. Производится для обеспечения одинако-

вого заглубления рабочих органов (выравнивание глубины хода рабочих органов,
