Беларус 1502 [53/238] Система кондиционирования отопления и вентиляции
![Беларус 1502 [53/238] Система кондиционирования отопления и вентиляции](/views2/1156600/page53/bg35.png)
1502-0000010 РЭ 53
2.2 Система кондиционирования, отопления и вентиляции
Система кондиционирования, отопления и вентиляции предназначена для
поддержания благоприятного микроклимата в кабине трактора, состоит из двух
контуров – охлаждения и отопления. Схема системы показана на рисунке 2.24.

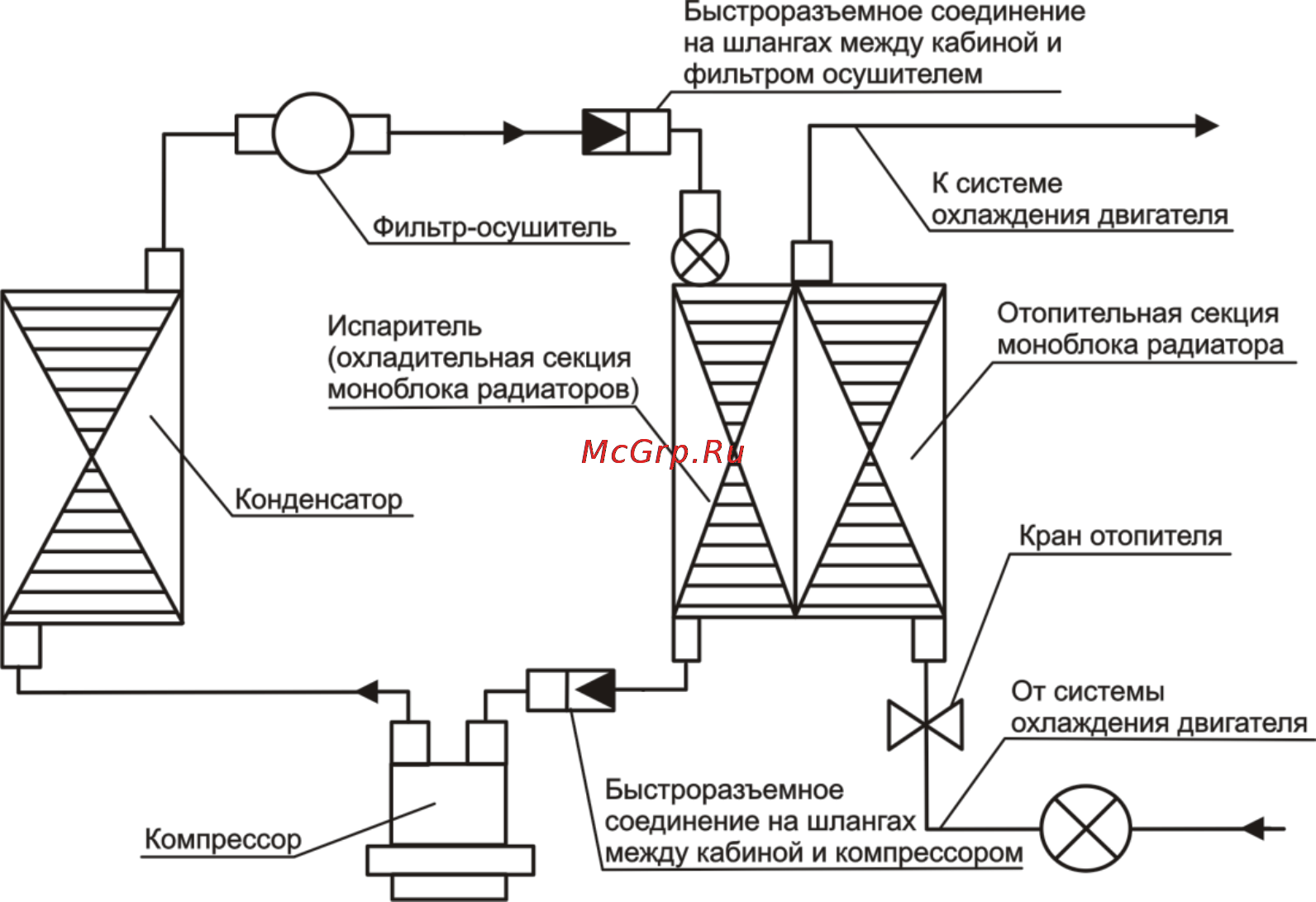

Рисунок 2.24 – Схема системы кондиционирования воздуха
Система кондиционирования включает в себя фильтр-осушитель 1 с датчи-
ком давления (рисунок 2.25), конденсатор 2, компрессор 3, отопитель - охлади-
тель 6 с вентилятором, термостат 7, соединительные шланги с комплектом быст-
роразъемных соединений 4, электрические кабели, фильтры кабины, регулятор
холодного воздуха и выключатель вентилятора.
Система кондиционирования автоматически поддерживает заданную тем-
пературу, которая устанавливается поворотом регулятора охлаждения воздуха 2
(рисунок 2.8), управляющего термостатом.
Управление системой кондиционирования описано в 2.1.10.
Компрессор соединен со шкивом ременной передачи через магнитную муфту,
как постоянно, так и циклически прокачивает хладагент через элементы системы
кондиционирования. При этом хладагент поглощает тепло от проходящего через
охладитель-отопитель воздуха и отдает его в окружающую среду через конденсатор.
