54 1502-0000010 РЭ

Защита от критических режимов работы системы обеспечивается датчиком

давления, установленным на фильтре-осушителе, и термостатом. Датчик давления

отключает систему при чрезмерном (более 2,8 МПа) или недостаточном (ме-

нее 0,18 МПа) давлении. Термостат отключает систему при чрезмерном пониже-

нии температуры радиатора охладителя-отопителя.

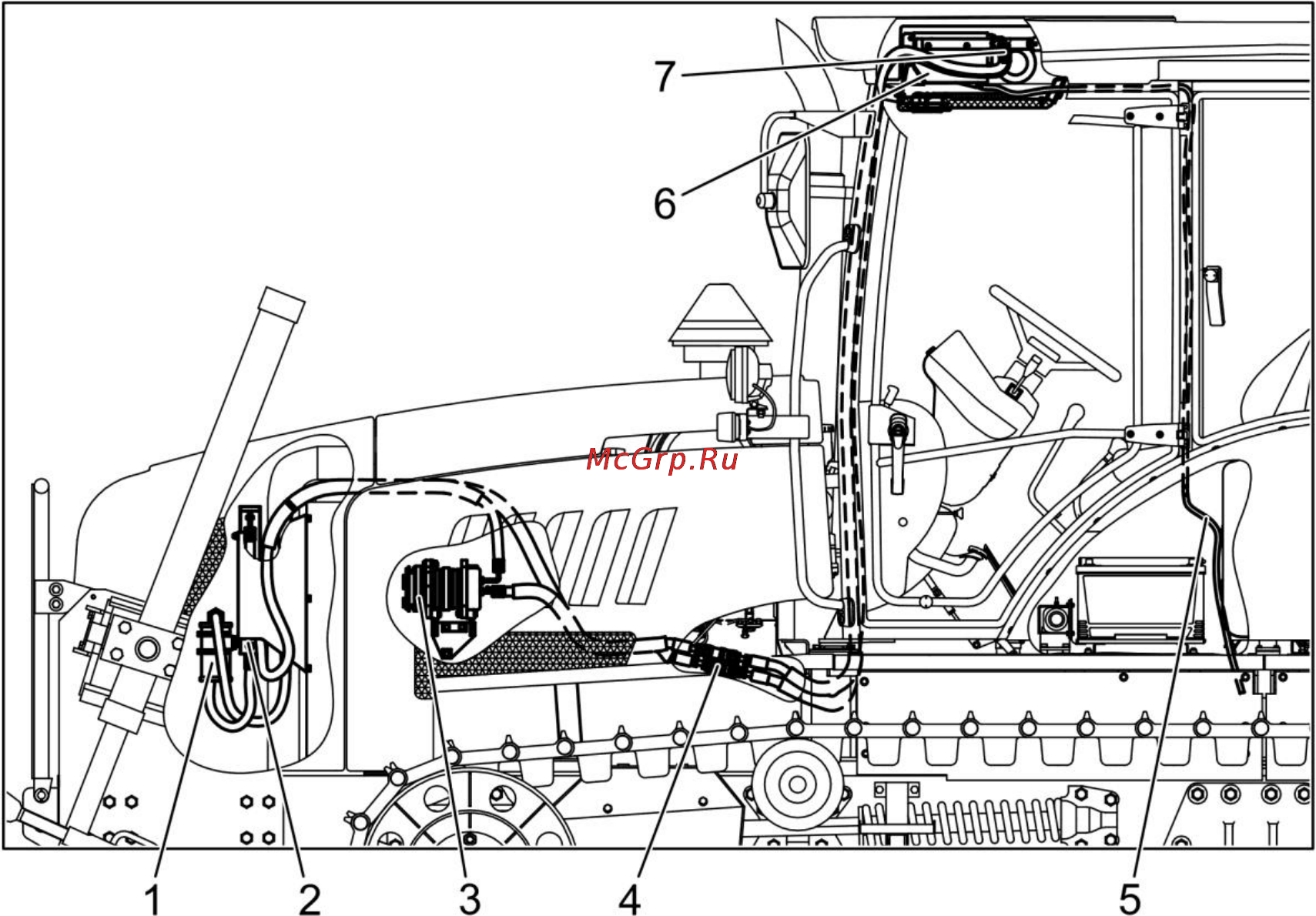

1 – фильтр-осушитель с датчиком давления; 2 – конденсатор; 3 – компрессор;

4 – комплект быстроразъемных соединений; 5 – трубка слива конденсата; 6 – отопи-

тель-охладитель; 7 – термостат

Рисунок 2.25 – Элементы системы кондиционирования воздуха

Контур отопления дополнен шлангами, соединенными с системой охлажде-

ния двигателя, краном отопительного контура 14 (рисунок 2.1) и запорным кра-

ном 1 (рисунок 2.26), расположенным рядом с пробкой заливной горловины масла

в двигатель.

Примечание – В левых стойках кабины размещены шланги контура охла-

ждения, в правых – контура отопления.

Циркуляция ОЖ обеспечивается насосом системы охлаждения двигателя.

Регулирование потока ОЖ осуществляется краном отопительного контура.

Управление системой отопления описано в 2.1.14.
