1502-0000010 РЭ 193

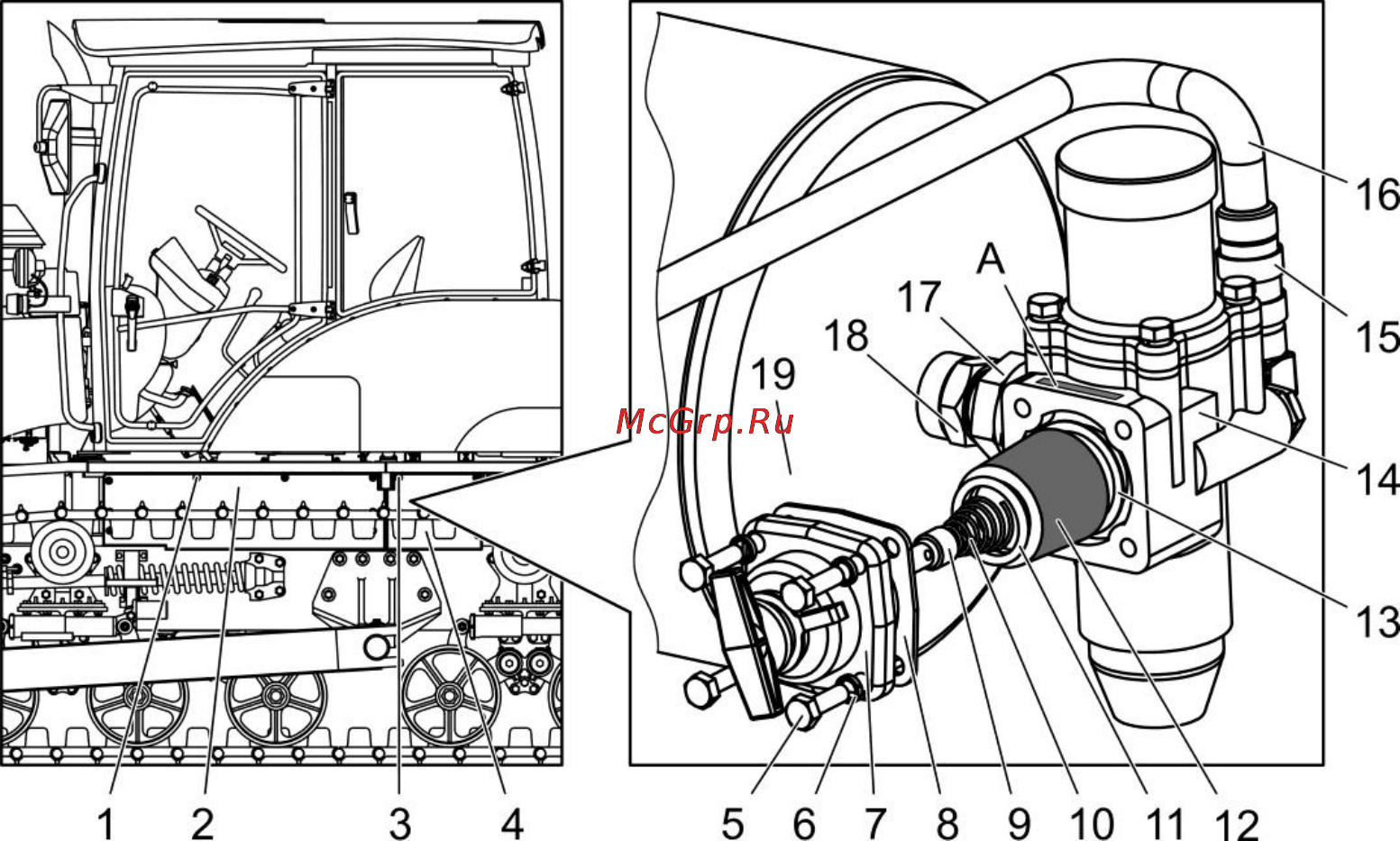

1, 3 – болт с шайбой; 2, 4 – зашивка; 5 – болт; 6 – шайба; 7 – крышка с гайкой;

8 – прокладка; 9 – толкатель с кольцом; 10 – пружина; 11 – кольцо 12 – фильтр;

13 – прокладка; 14 – регулятор давления; 15 – хомут; 16 – трубопровод; 17 – штуцер;

18 – гайка; 19 – ресивер

Рисунок 5.53 – Промывка фильтрующего элемента регулятора давления

5.3.21 Техническое обслуживание электрооборудования

Техническое обслуживание электрооборудования трактора или ремонт его в

ряде случаев связаны со снятием соответствующих приборов или частичным

разъединением их с проводкой. В этом случае обязательно выключить питание

бортовой сети.

В целях последующего правильного присоединения, а также для провер-

ки исправности работы приборов, оборудования и отдельных электрических

цепей пользоваться электрической принципиальной схемой, приведенной в

подразделе 2.3.

Трущиеся поверхности, гайки и корпусы штепсельных разъемов щитков

приборов необходимо смазывать.

5.3.21.1 Проверка и обслуживание аккумуляторных батарей

Проверку и обслуживание аккумуляторных батарей производить по оконча-

нии обкатки и далее через каждые 250 ч работы двигателя в следующей последо-

вательности:
