1502-0000010 РЭ 113

г) совместить проушины гидроцилиндров подворота корчевального орга-

на 21 (рисунок 4.12) с кронштейнами толкающих брусов, установить втулки 5,

пальцы 6 и зашплинтовать их;

д) прошприцевать масленки 1 и 12 смазкой согласно таблице 5.2;

е) удалить воздух из гидросистемы корчевателя, для этого необходимо сде-

лать не менее пяти полных рабочих ходов подворота корчевателя;

ж) проверить уровень РЖ в баке гидросистемы.

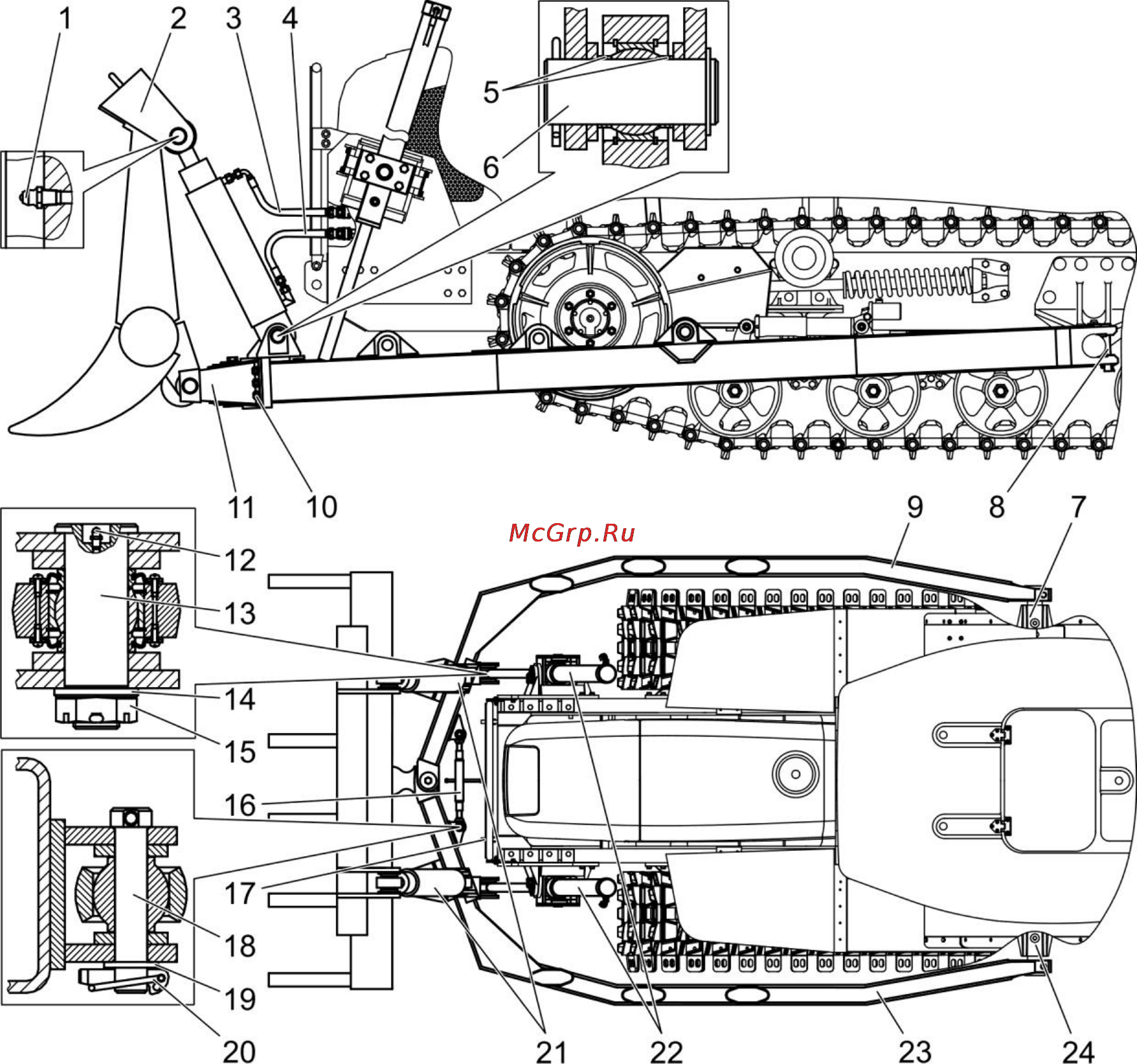

1, 12 – масленка; 2 – корчевальный орган; 3, 4 – рукав; 5 – втулка; 6, 8, 13, 18 – па-

лец; 7, 24 – цапфа; 9, 23 – толкающий брус; 10 – болт с шайбой; 11 – опора;

14, 19 – шайба; 15 – гайка; 16 – верхняя тяга; 17 – брус; 20 – чека; 21 – гидроцилиндр

подворота корчевального органа; 22 – гидроцилиндр подъема толкающих брусов

Рисунок 4.12 – Корчеватель
