1502-0000010 РЭ 175

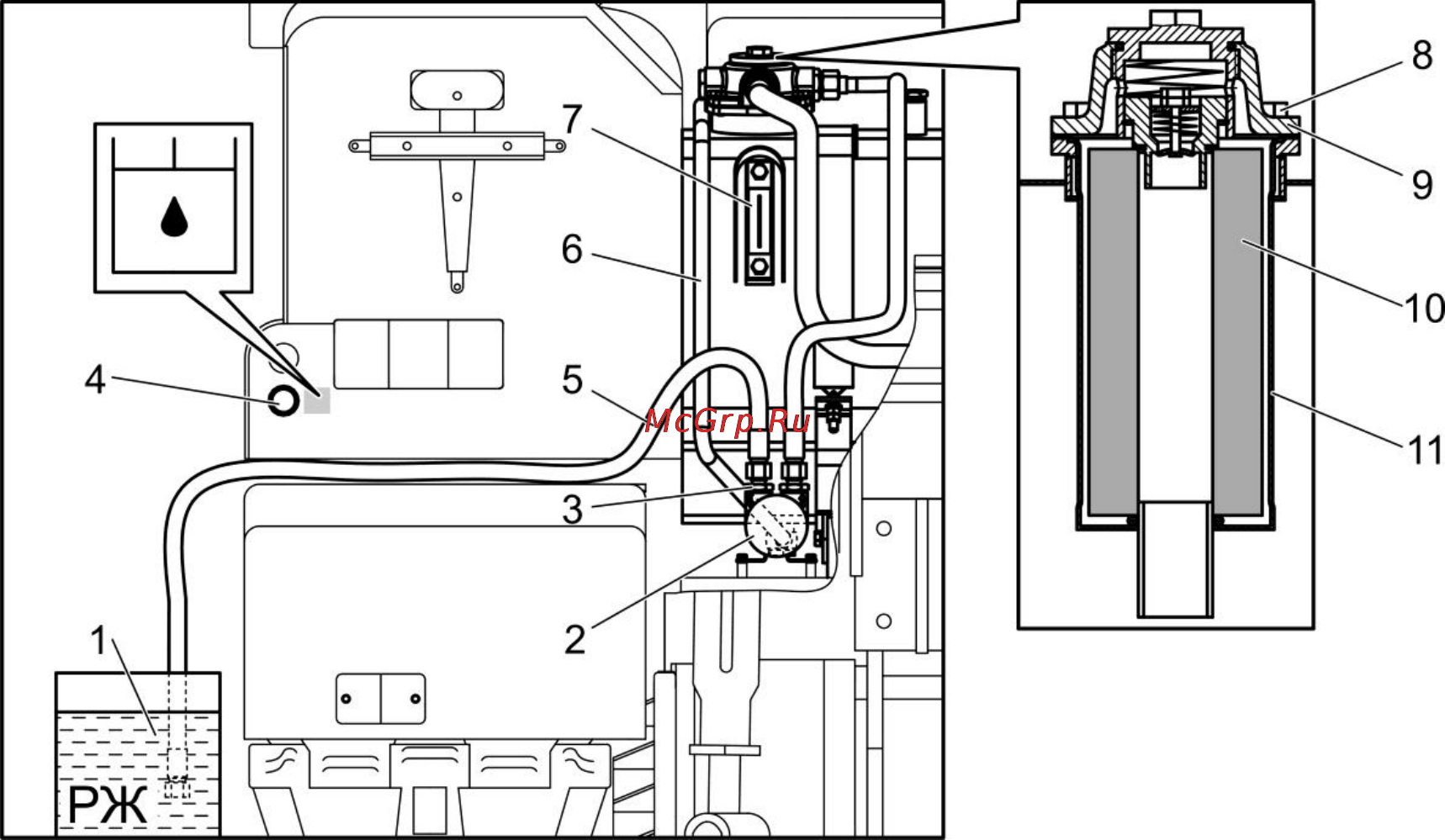

1 – емкость с РЖ; 2 – маслозакачиваючий насос; 3 – штуцер; 4 – кнопка включения

маслозакачиваючего насоса; 5 – рукав для заправки бака РЖ; 6 – рукав для слива РЖ;

7 – масломер; 8 – болт; 9 – крышка; 10 – фильтрующий элемент; 11 – корпус

Рисунок 5.36 – Заправка бака гидросистемы трактора

– установить на место заглушку, рукав для слива РЖ и крышку 9, стянув ее

болтами 8;

– со штуцера 3 маслозакачивающего насоса 2 снять пробку и установить на

ее место рукав заправки бака РЖ 5 из комплекта ЗИП;

– удержанием кнопки включения маслозакачиваючего насоса 4 в нажатом

состоянии заправить бак от 1/3 до половины уровня масломера 7;

При работе трактора в агрегате с машинами, требующими повышенного от-

бора РЖ, заправлять РЖ от 2/3 до полного уровня масломера при втянутых што-

ках гидроцилиндров агрегатируемой машины;

– после заправки бака снять рукав, предварительно слив из него РЖ, и уста-

новить на его место пробку.
