Проверку осуществлять в следующей последовательности:

– открутить болты 2 (рисунок А.2) и снять зашивку 1;

– путем нажатия на педали управления рабочим тормозом измерить полный

ход штока 6 тормозной камеры 7 (размер А). Если размер А превышает 12 мм,

необходимо произвести регулировку, для чего:

1) отвинтить контргайку 4 от 2 до 3 оборотов;

2) ввинчивая болт 5 в вилку 3, установить ход штока от 8 до 9 мм;

3) завинтить контргайку;

– установить зашивку;

– аналогично проверить ход штока тормозной камеры на противоположном

борту трактора.

Если указанная выше регулировка не дает эффективного торможения, сле-

дует заменить тормозные диски.

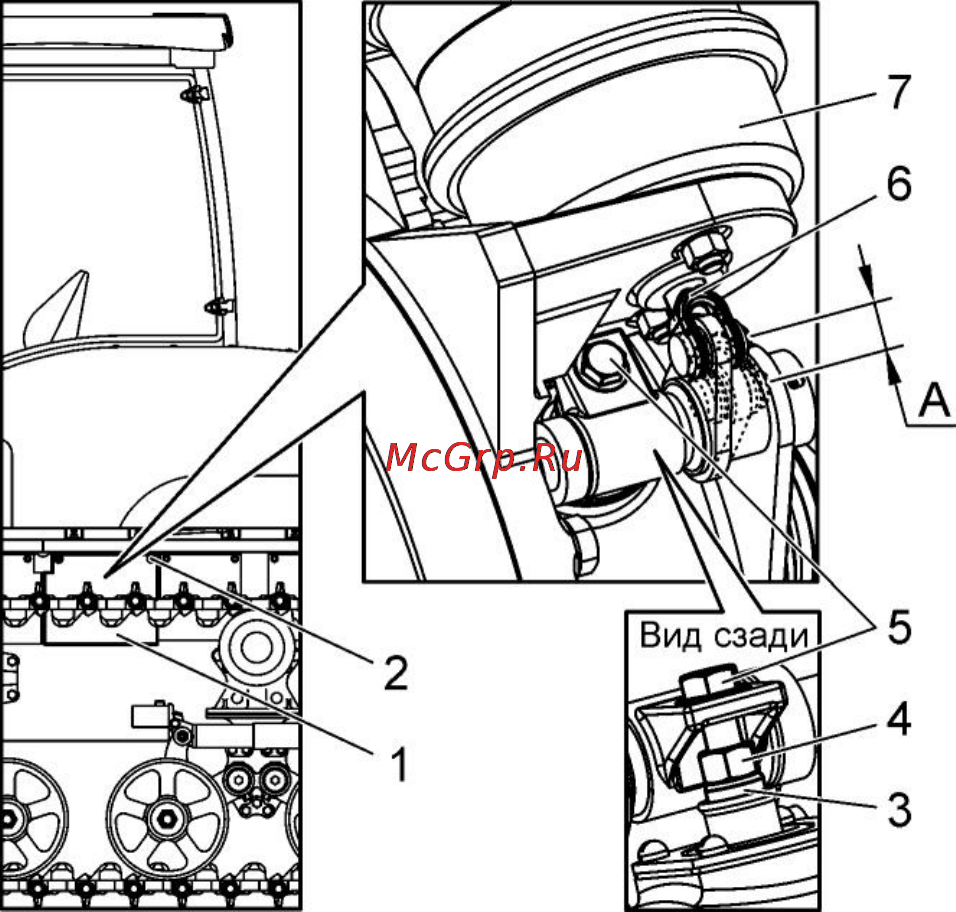

1 – зашивка; 2 – болт; 3 – вилка; 4 – гайка; 5 – болт; 6 –шток; 7 –тормозная камера

Рисунок А.2 – Проверка хода штока тормозной камеры
