1502-0000010 РЭ 33

2.1.3 Подрулевой многофункциональный переключатель левый 3 (рису-

нок 2.1) обеспечивает включение указателя поворотов, переключение дальне-

го/ближнего света передних фар, сигнализацию (мигание) дальним светом, вклю-

чение звукового сигнала.

Указатели поворота включаются при перемещении рычага из среднего по-

ложения вперед (2 – правый поворот) или назад (1 – левый поворот) в соответ-

ствии с рисунком 2.3. После поворота трактора рычаг автоматически возвращает-

ся в исходное положение.

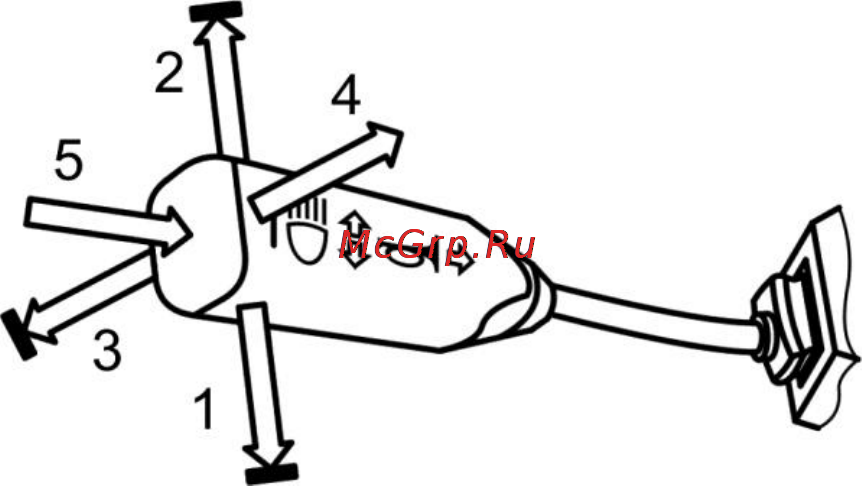

1 – включение указателя левого поворота; 2 – включение указателя правого поворо-

та; 3 – включение дальнего света; 4 – мигание дальним светом; 5 – подача звукового

сигнала

Рисунок 2.3 – Подрулевой многофункциональный переключатель

Переключение дальнего/ближнего света фар после предварительной уста-

новки клавиши центрального переключателя света 20 (рисунок 2.1) в

положение III (рисунок 2.14) осуществляется при перемещении рычага вверх-вниз

вдоль оси рулевой колонки в соответствии с рисунком 2.3:

– дальний свет – нижнее фиксированное положение 3;

– ближний свет – среднее фиксированное положение;

– мигание дальним светом – при перемещении до упора вверх в положе-

ние 4 (нефиксированное положение), производится при любом положении цен-

трального переключателя света.

Звуковой сигнал включается при нажатии на рычаг в осевом направлении 5

в соответствии с рисунком. Сигнал включается при любом положении рычага пе-

реключателя.
