44 1502-0000010 РЭ

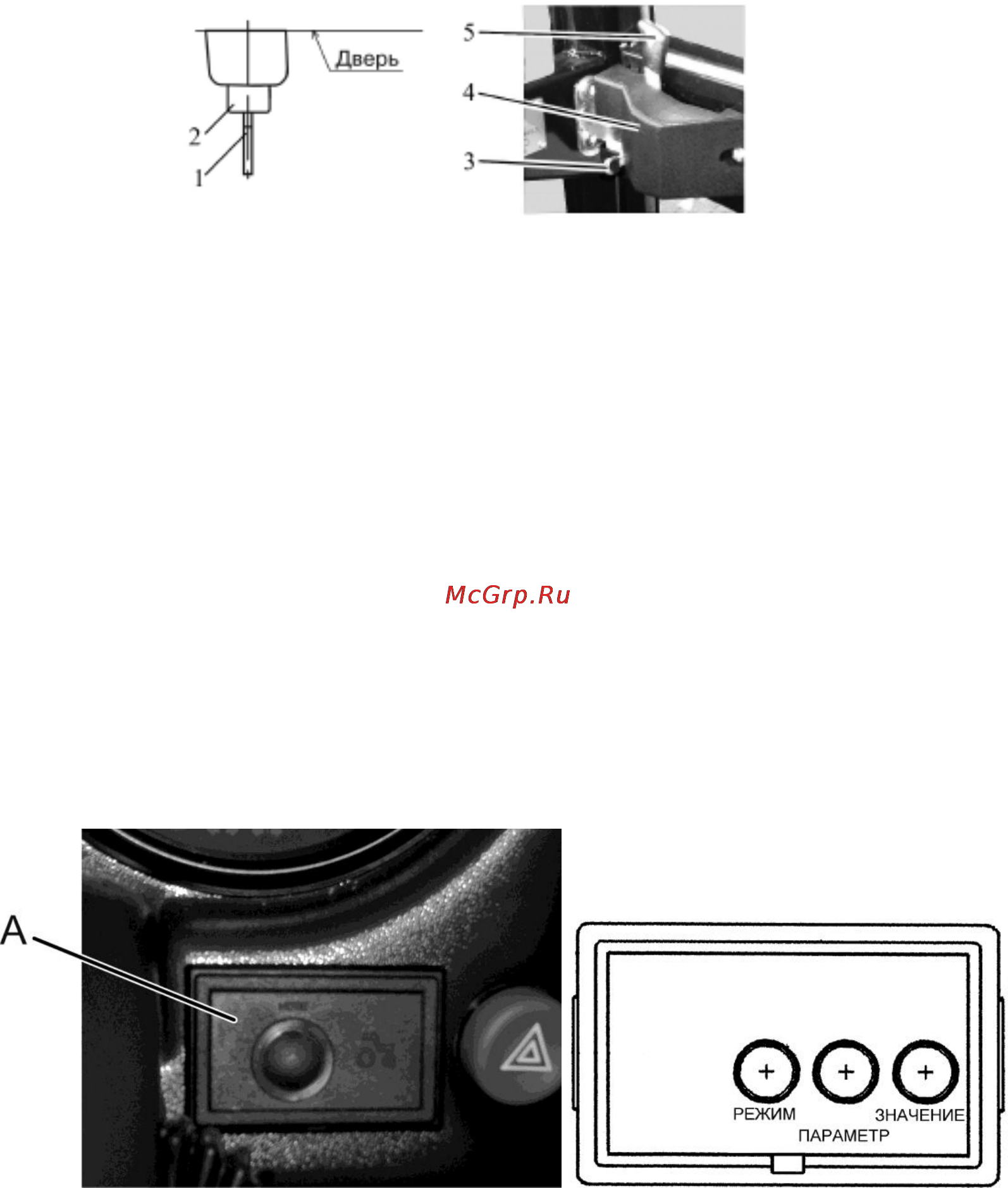

1 – ключ замка; 2 – кнопка замка; 3, 5 – рукоятка; 4 – замок

Рисунок 2.11 – Замок двери кабины

2.1.17 Пульт управления комбинированным индикатором 17 (рисунок 2.1)

установлен на щитке приборов под крышкой А (рисунок 2.12), позволяет с помо-

щью кнопки «Режим» («Mode») изменять режим индикации выводимых на дис-

плей параметров, а также производить ручное программирование индикатора с

помощью кнопок «Параметр» и «Значение».

Правила пользования пультом управления комбинированным индикатором

в режиме программирования приведены в 5.3.23.

А – крышка

Рисунок 2.12 – Пульт управления комбинированным индикатором

2.1.18 Подрулевой многофункциональный переключатель правый 18 (рису-

нок 2.1) обеспечивает включение двухскоростного стеклоочистителя и стекло-

омывателя лобового стекла.

Стеклоочиститель включается при перемещении рычага переключателя из

положения «выключено» 3 (рисунок 2.13) в положение «первая скорость» 4 и по-

ложение «вторая скорость» 5. Все положения фиксированные.

Стеклоомыватель включается при перемещении рычага переключателя вверх

в положение 6 (нефиксированно) из любого из трех положений переключателя.
