1502-0000010 РЭ 51

Подлокотник 5 поднимается и фиксируется в верхнем положении. Для воз-

врата в рабочее положение необходимо его приподнять вверх и потянуть за за-

щелку 8.

Возможна установка подлокотника в прямое или повернутое на угол 25±2°

положение. Установка осуществляется совмещением винта 7 с отверстием в

кронштейне 6.

2.1.35 Для приведения в действие стояночного тормоза необходимо повер-

нуть рычаг 35 (рисунок 2.1) в крайнее заднее положение до фиксации его стопор-

ной защелкой. Для растормаживания трактора необходимо оттянуть рукоятку и

повернуть до отказа вперед.

Рычаг управления стояночным тормозом обозначен табличкой, приведен-

ной на рисунке 2.21.

2.1.36 Рычаг 3 (рисунок 2.22) для управления насосом гидросистемы транс-

миссии расположен на крышке насоса 2 с левой стороны КП 1, имеет два фикси-

рованных положения:

I – «Привод насоса от двигателя» – рычаг 3 повернут против часовой стрел-

ки до упора нижней кромки паза рычага в фиксирующий болт 4;

II – «Привод насоса от гусеничного движителя» – рычаг повернут по часо-

вой стрелке до упора верхней кромки паза рычага в фиксирующий болт.

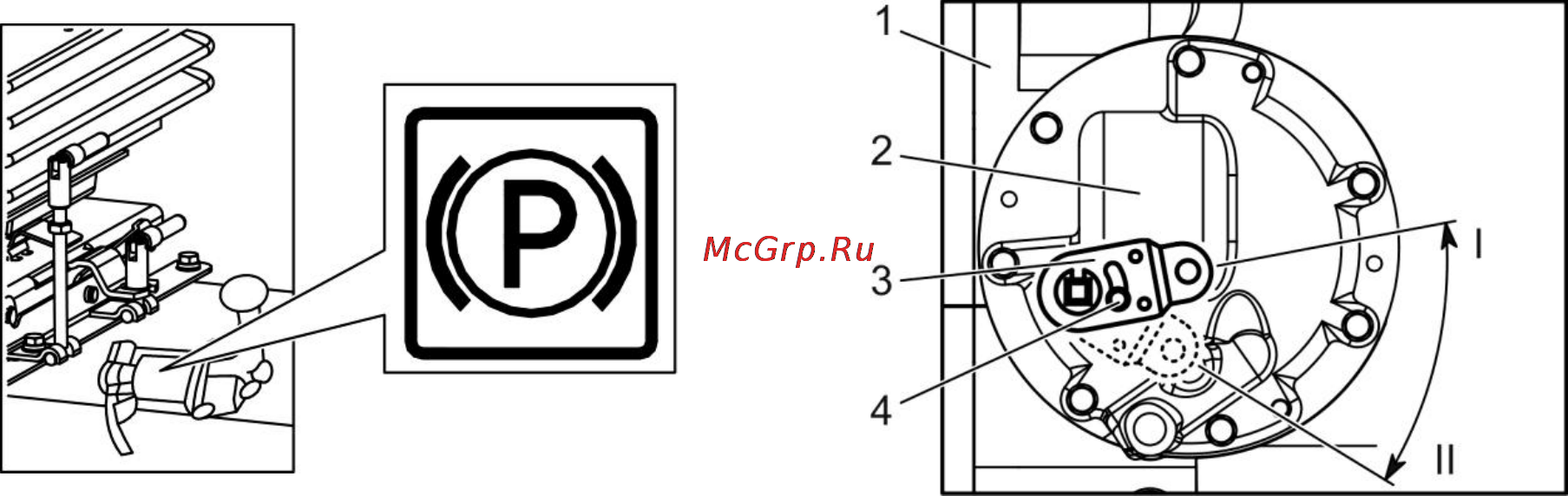

Рисунок 2.21 – Табличка рукоятки

включения стояночного тормоза

1 – левая сторона КП; 2 – крышка насоса

гидросистемы трансмиссии; 3 – рычаг;

4 – фиксирующий болт; I – «Привод насо-

са от двигателя»; II – «Привод насоса от

гусеничного движителя»

Рисунок 2.22 – Управление насосом

гидросистемы КП
