1502-0000010 РЭ 79

ВОМ обеспечивает следующие частоты вращения хвостовика при номи-

нальной частоте коленчатого вала двигателя и режимах работы:

– стандартный – 540 и 1000 мин

-1

;

– экономичный – 770 и 1460 мин

-1

Валик 3 (рисунок 3.3) переключения режимов привода ВОМ расположен

слева на корпусе муфты сцепления под насосом гидросистемы 2. Переключение

режимов ВОМ (стандартный и экономичный) производить только при неработа-

ющем двигателе либо при минимальной частоте вращения коленчатого вала дви-

гателя. Для этого необходимо ослабить фиксирующий болт 4 и повернуть валик 3

до включения в зацепление муфты, после чего затянуть фиксирующий болт. Для

включения стандартного режима необходимо повернуть валик против часовой

стрелки до упора, для включения экономичного режима – по часовой стрелке до

упора.

Переключение скоростей ВОМ 540 мин

-1

и 1000 мин

-1

осуществляется ис-

ключительно путем установки соответствующих хвостовиков ВОМ, которые име-

ют соответствующую маркировку «540» и «1000». Специальный переключатель

скоростей ВОМ 540 мин

-1

и 1000 мин

-1

на тракторах «БЕЛАРУС» 1502 отсутствует.

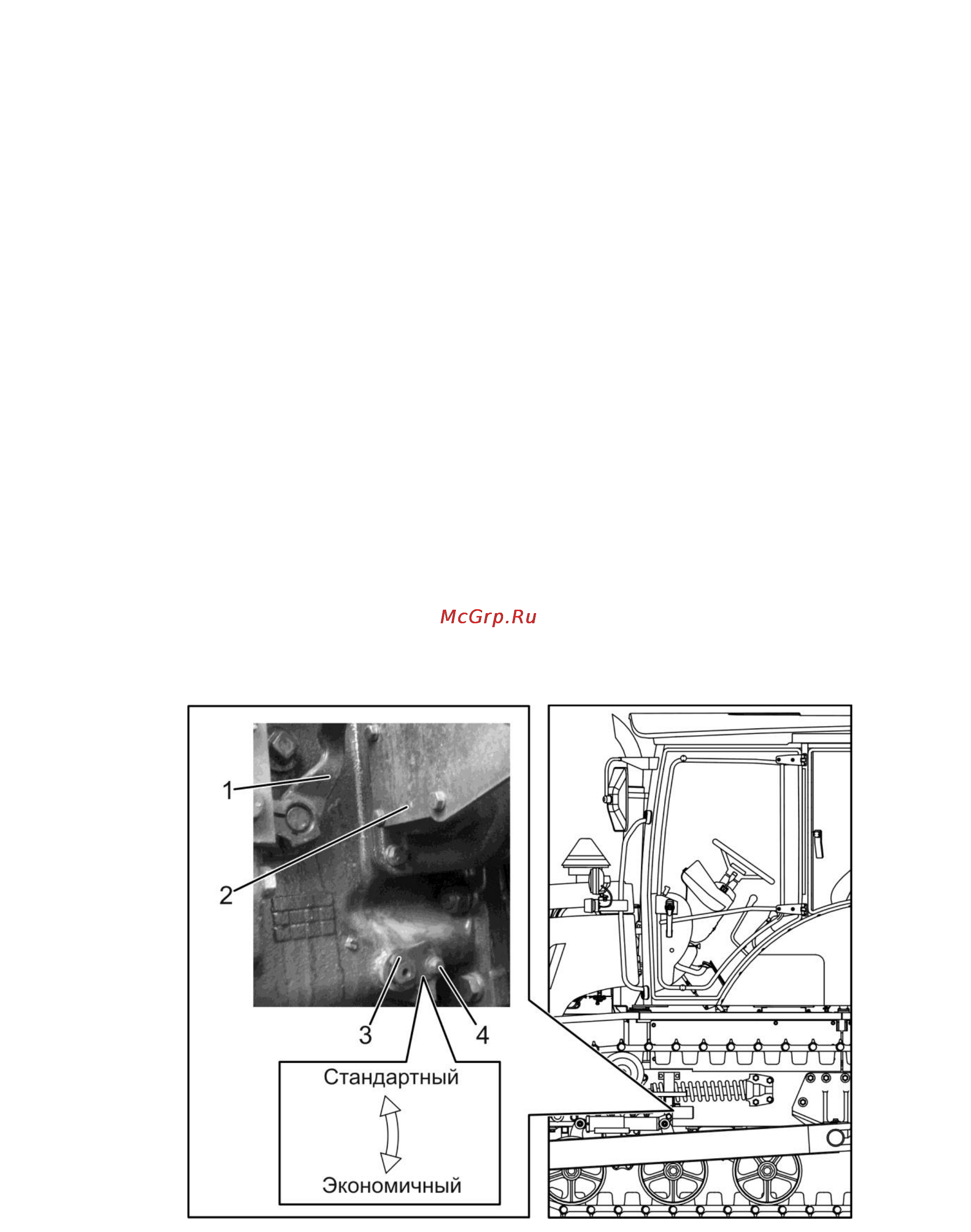

1 – рычаг муфты сцепления; 2 – насос гидросистемы; 3 – валик; 4 – фиксирующий болт

Рисунок 3.3 – Переключатель режимов работы ВОМ
